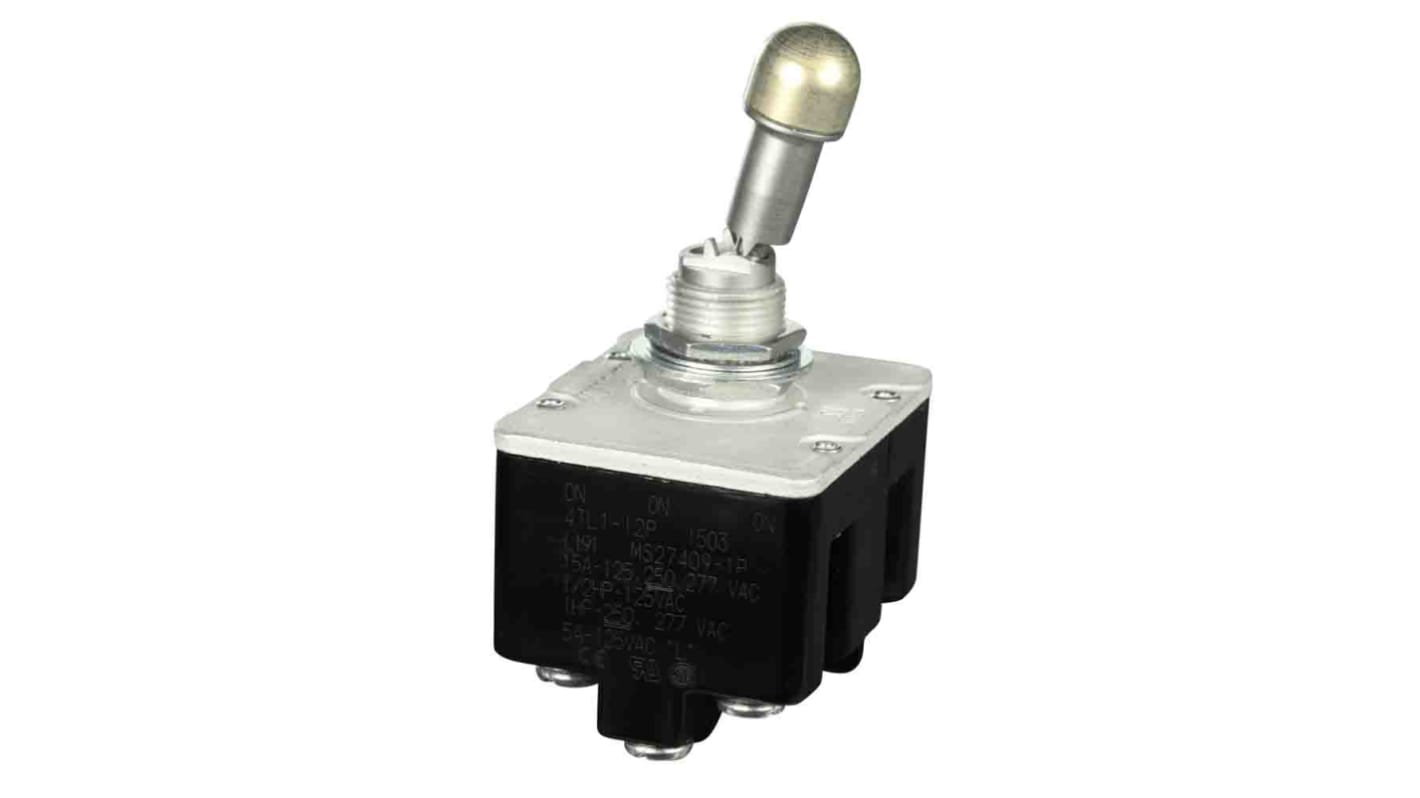

Honeywell 钮子开关, 四刀双掷, 开 - 开 - 开操作, 20A 28 V 直流, 衬套安装, 螺钉端子

RS 库存编号:: 212-5227
制造商零件编号:: 4TL1-12P
制造商:: Honeywell

Honeywell 钮子开关, 四刀双掷, 开 - 开 - 开操作, 20A 28 V 直流, 衬套安装, 螺钉端子

可享批量折扣

查看批量定价选项

小计（1 盒，共 20 件）*

RMB36,142.88

(不含税)

RMB40,841.45

另外 2 件在 2026年8月17日发货

**需要更多产品？**输入您需要的数量，点击“查看送货日期”，查看库存和送货信息。

Box(es)	Per Box	每单位*
1 - 1	RMB36,142.88	RMB1,807.144
2 - 3	RMB35,347.76	RMB1,767.388
4 +	RMB34,588.75	RMB1,729.438

* 参考价格

RS 库存编号:: 212-5227
制造商零件编号:: 4TL1-12P
制造商:: Honeywell

产品技术参数

产品技术参数资料

法例与合规

产品详细信息

通过选择一个或多个属性来查找类似产品。

选择全部	属性	值
	品牌	Honeywell
	触点配置	四刀双掷
	产品类型	钮子开关
	开关操作	开 - 开 - 开
	开关触点电流	20A
	安装类型	衬套
	接端类型	螺钉
	照明	否
	触点交流电压	125V 交流
	触点直流电压	28V 直流
	最低工作温度	-65°C
	执行器长度	26.67mm
	最高工作温度	71°C
	开关配置	开 - 开 - 开
	宽度	33.5mm
	长度	30mm
	系列	TL
	标准/认证	UL, CE, CSA
	高度	26.7mm

	选择全部
	品牌 Honeywell
	触点配置四刀双掷
	产品类型钮子开关
	开关操作开 - 开 - 开
	开关触点电流 20A
	安装类型衬套
	接端类型螺钉
	照明否
	触点交流电压 125V 交流
	触点直流电压 28V 直流
	最低工作温度 -65°C
	执行器长度 26.67mm
	最高工作温度 71°C
	开关配置开 - 开 - 开
	宽度 33.5mm
	长度 30mm
	系列 TL
	标准/认证 UL, CE, CSA
	高度 26.7mm

Datasheet - 4TL1-12P

Honeywell TL系列扳钮开关,20 A开关容量,4PDT触点配置 - 4TL1-12P

此扳钮开关可为工业电气和自动化环境中的控制面板和设备提供多极机械开关。它提供多个稳定的投射位置,用于布线电路,专为使用螺纹衬套进行面板安装而设计。该执行器无照明,可在宽环境温度范围内工作,因此适用于需要稳健手动开关的严苛装置。

特性和优点：

• 四极转换可提供同时的多电路控制
• 20 A 触点额定值支持重电流负载
• 工作电压为 125 V 交流电,用于主电源控制,工作电压为 28 V 直流电,用于低电压电路
• 螺钉接线端子可实现牢固的现场布线连接
• 非照明执行器可减少布线复杂性和故障点
• 额定工作温度为-65°C至71°C,环境容差宽

应用

• 适用于需要同时切换电路的控制面板
• 特别适用于需要多电路转换的工业机械
• 与测试架和工作台中的配电组件配合使用
• 可用于自动化控制柜中的手动选择

开关如何安装在面板上？

它通过螺纹衬套安装,可通过面板开口固定开关,并从后部拧紧以提供稳定安装。

用于电气连接的端子类型是什么?

电气连接采用螺钉式接线端子制成,可接受绞合或实心导线,并允许扭矩控制紧固。

执行器提供多少个位置,使用哪种操作类型?

该执行器提供三个可选位置,带开‐开‐开开关操作,可在三个分立状态中选择。
