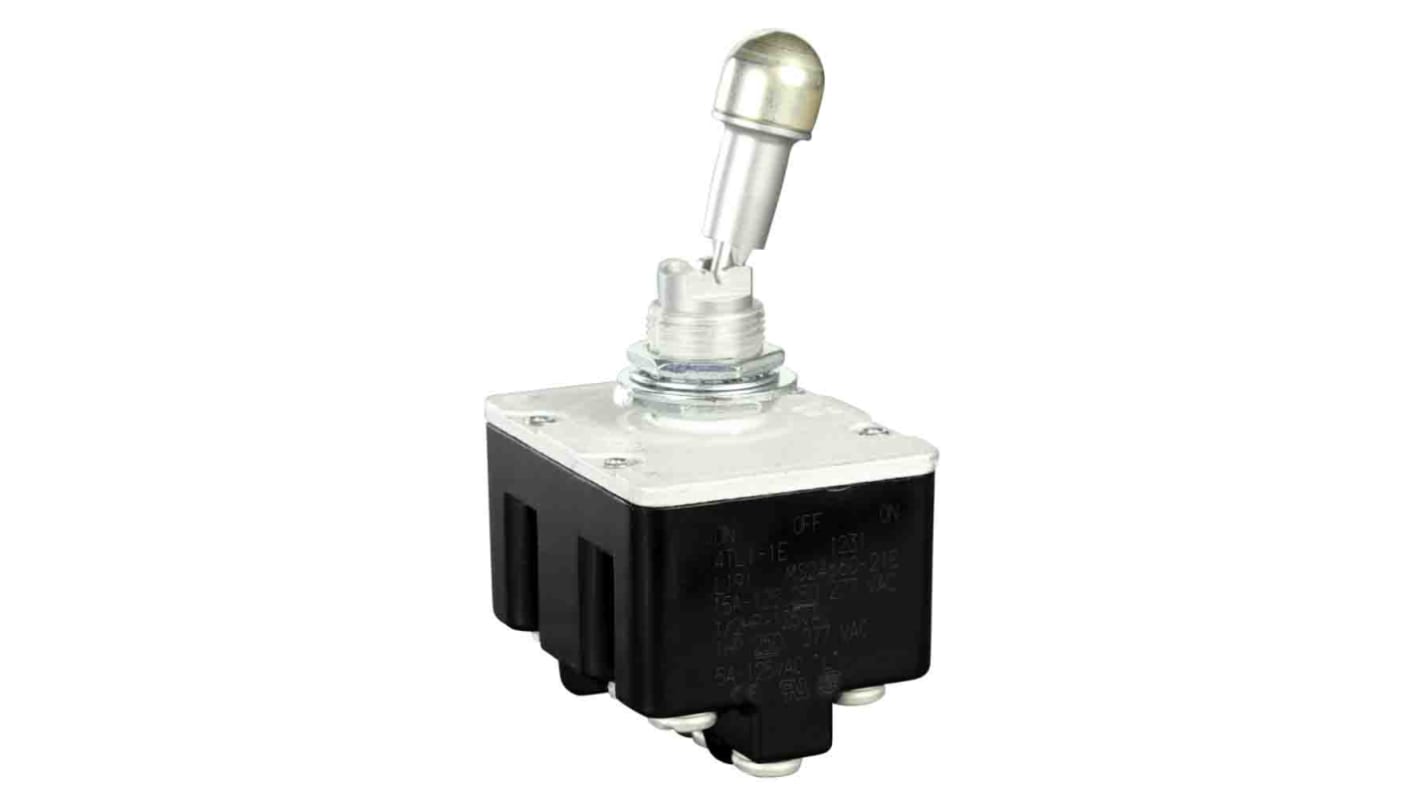

Honeywell 钮子开关, 四刀双掷, 开 - 关 - 开操作, 20A 28 V 直流, 衬套安装, 螺钉端子

RS 库存编号:: 212-5232
制造商零件编号:: 4TL1-1E
制造商:: Honeywell

Honeywell 钮子开关, 四刀双掷, 开 - 关 - 开操作, 20A 28 V 直流, 衬套安装, 螺钉端子

可享批量折扣

查看批量定价选项

小计（1 盒，共 20 件）*

RMB22,244.44

(不含税)

RMB25,136.22

在 2027年2月15日发货

**需要更多产品？**输入您需要的数量，点击“查看送货日期”，查看库存和送货信息。

Box(es)	Per Box	每单位*
1 - 1	RMB22,244.44	RMB1,112.222
2 - 3	RMB21,755.09	RMB1,087.755
4 +	RMB21,287.95	RMB1,064.398

* 参考价格

RS 库存编号:: 212-5232
制造商零件编号:: 4TL1-1E
制造商:: Honeywell

产品技术参数

产品技术参数资料

法例与合规

产品详细信息

通过选择一个或多个属性来查找类似产品。

选择全部	属性	值
	品牌	Honeywell
	触点配置	四刀双掷
	产品类型	钮子开关
	开关操作	开 - 关 - 开
	开关触点电流	20A
	安装类型	衬套
	接端类型	螺钉
	照明	否
	触点直流电压	28V 直流
	执行器长度	26.67mm
	最低工作温度	-65°C
	触点交流电压	125V 交流
	最高工作温度	71°C
	开关配置	开 - 关 - 开
	标准/认证	CE, CSA, UL
	系列	TL
	宽度	33.5mm
	高度	26.7mm
	长度	30mm

	选择全部
	品牌 Honeywell
	触点配置四刀双掷
	产品类型钮子开关
	开关操作开 - 关 - 开
	开关触点电流 20A
	安装类型衬套
	接端类型螺钉
	照明否
	触点直流电压 28V 直流
	执行器长度 26.67mm
	最低工作温度 -65°C
	触点交流电压 125V 交流
	最高工作温度 71°C
	开关配置开 - 关 - 开
	标准/认证 CE, CSA, UL
	系列 TL
	宽度 33.5mm
	高度 26.7mm
	长度 30mm

Datasheet - 4TL1-1E

Honeywell TL系列扳钮开关,20 A开关触点电流,4PDT触点配置 - 4TL1-1E

此扳钮开关是一种坚固的手动控制设备,专为工业和电子控制系统中的电路开关而设计。它采用三位布置操作,可在两个有源状态和一个中性中心之间选择,并专为通过螺纹衬套进行面板安装而设计。该装置无照明,适用于需要紧凑型机械开关和螺钉型连接的环境。

特性和优点：

• 4PDT 触点排列支持同时切换多个电路
• 开-关-开操作可实现中央中性位置,确保安全切换
• 额定触点电流为 20 A,可处理高负载电路
• 适用于混合系统的 125 V 交流和 28 V 直流触点电压
• 螺钉接线端子提供安全、可维护的布线连接
• 工作温度范围为-65°C至71°C,适用于宽泛的温度环境

应用

• 适用于需要多电路开关的电机控制面板
• 适用于具有高电流负载的工业机械控制站
• 用于自动化和测试架中的转换功能
• 可用于配电柜中的手动控制
• 与需要坚固耐用、可维护的开关的机械系统配合使用

面板安装时需要哪种安装方法?

它可安装在螺纹衬套切口中,并从前部固定,用于面板安装。

手动操作执行器的长度是多少?

杠杆投射 26.67 mm,提供触觉长度,可实现正向手动选择。

用于布线连接的接线端子类型是什么?

提供螺钉型端子,可实现夹紧导线端接,便于维护。

哪些认证涵盖安全性和监管认证?

它拥有CE、CSA和UL认证,表明符合多种标准。
