栅极驱动器

栅极驱动器是一种用于驱动功率半导体器件（如 MOSFET、IGBT、SiC MOSFET 等）栅极的电子电路或芯片，是功率电子系统的核心控制单元之一。

它的核心作用是将控制器（如 MCU、DSP）输出的低电压、小电流信号，放大为高电压、大电流的驱动信号，满足功率器件栅极对驱动电压（如 12-15V）和开关速度的需求，实现功率器件的可靠导通与关断。

同时，栅极驱动器还具备保护功能，可实时监测功率器件的过流、过压、过热等异常状态，快速切断驱动信号以避免器件损坏。其性能直接影响功率电子系统的效率、开关损耗、稳定性，广泛应用于新能源汽车、光伏逆变器、工业变频器、储能系统等领域。

栅极驱动器的工作原理

• 接收控制器（MCU/DSP）输出的低电压（如3.3V/5V）、小电流控制信号，作为驱动指令源头。
• 通过内部放大电路，将低功率控制信号放大为高电压（如12V/15V）、大电流驱动信号，满足栅极驱动需求。
• 向功率器件（MOSFET/IGBT）栅极注入或抽取电荷，改变栅极-源极（或栅极-发射极）电压，控制器件导通/关断。
• 导通时快速注入电荷，缩短栅极电压上升时间，降低开通损耗；关断时快速抽取电荷，减少关断损耗。
• 部分驱动器内置死区控制电路，避免半桥/全桥拓扑中上下桥臂功率器件同时导通，防止短路。
• 实时监测功率器件的电流、电压或温度信号，识别过流、过压、过热等异常。
• 异常发生时，立即切断驱动信号或调整栅极电压，强制功率器件关断，保护器件免受损毁。
• 通过隔离电路（如光耦、磁隔离）实现高低压侧电气隔离，避免控制器被高压干扰或损坏。

栅极驱动器的特点

• 具备信号放大能力，可将微弱控制信号转化为满足功率器件需求的强驱动信号。
• 开关速度快，能快速控制功率器件的导通与关断，减少开关损耗，提升系统效率。
• 多数内置电气隔离功能，隔离高低压回路，提高系统抗干扰能力和安全性。
• 集成过流、过压、过热等保护功能，可快速响应异常，保护功率器件和系统。
• 适配性强，能根据不同类型功率器件（MOSFET/IGBT）调整驱动电压和电流参数。
• 部分智能驱动器支持状态反馈，将工作状态（如电流、温度）回传至控制器，便于系统监控。
• 体积小巧，多采用芯片级封装，适合功率电子系统的高密度集成设计。
• 工作稳定性高，具备宽温度适应范围（如-40℃~125℃），可应对工业、汽车等复杂环境。

栅极驱动器的类型

• 低侧驱动器：用于控制接地侧（低边）的功率开关器件（如MOSFET或IGBT），结构简单且成本低，适用于直流电机驱动等低压系统。
• 高侧驱动器：控制电源正极与负载之间的高边功率器件，需采用浮动电源或自举电路以适应高电压环境，常见于汽车电子和工业控制。
• 半桥驱动器：集成高侧和低侧驱动通道，可同时控制半桥拓扑中的上下桥臂，具备互锁功能防止桥臂直通，广泛应用于电机驱动和DC-DC转换器。
• 全桥驱动器：同时驱动四个开关器件，形成H桥结构，适用于直流电机正反转控制及双向功率转换系统。
• 三相桥驱动器：专为三相电机设计，集成三个半桥电路，实现对三相逆变器的同步控制，用于新能源汽车电机和工业变频器。
• 隔离型驱动器：通过光耦、磁耦或容耦技术实现输入与输出的电气隔离，防止高压干扰低压控制电路，适用于光伏逆变器、车载充电器等高压场景。
• 非隔离型驱动器：无电气隔离设计，结构简单且成本低，适用于共地系统（如AC/DC转换器、电动工具），但抗干扰能力较弱。
• 智能驱动器：内置过流、欠压锁定、温度保护及诊断功能，支持可编程参数（如死区时间），符合汽车功能安全标准（如ISO 26262），提升系统可靠性。

栅极驱动器的应用领域

• 新能源汽车领域，用于驱动电机控制器中的IGBT/MOSFET，控制电机运转，实现动力输出。
• 光伏逆变器领域，驱动功率器件实现直流电与交流电的转换，提升光伏系统发电效率。
• 工业变频器领域，控制变频器内功率器件的开关，调节电机转速，满足工业生产调速需求。
• 储能系统领域，适配储能变流器（PCS）中的功率器件，实现电能的存储与释放控制。
• 电动汽车充电桩领域，驱动充电模块中的功率器件，调节充电电流和电压，保障充电安全。
• 家电领域，用于空调、冰箱的变频电路，驱动功率器件实现压缩机的高效调速。
• 轨道交通领域，适配列车牵引变流器中的功率器件，控制牵引电机运行，保障列车动力稳定。
• 航空航天领域，用于航天器电源系统，驱动高可靠性功率器件，实现电能的分配与转换。

如何选择适合特定应用的栅极驱动器？

• 优先匹配功率器件类型，驱动MOSFET选适配低栅压（10-15V）、快开关速度的驱动器；驱动IGBT选支持高栅压（15-20V）、大驱动电流的型号；驱动SiC/GaN等宽禁带器件，需选高频特性优、寄生参数低的专用驱动器。
• 根据应用电压等级确定隔离需求，低压小功率场景（如100V以下）可选非隔离驱动器；中高压场景（如数百伏至数千伏）必须选隔离型（光耦或磁隔离），确保高低压侧安全隔离。
• 按拓扑结构选通道数，单管拓扑（如Buck电路）用单通道驱动器；半桥/全桥拓扑（如逆变器）需双通道驱动器，且优先选内置死区控制功能的型号，避免桥臂直通短路。
• 匹配开关频率需求，低频应用（如工频逆变器，50-60Hz）对驱动器响应速度要求低，基础款即可；高频应用（如高频电源，100kHz以上）需选开关速度快、延迟小（ns级）的驱动器，减少开关损耗。
• 根据功率等级确定驱动电流能力，小功率器件（如几十安）可选输出电流1-2A的驱动器；大功率器件（如数百安）需选输出电流5A以上的驱动器，确保栅极电荷快速注入/抽取。
• 按需选择保护与诊断功能，简单场景（如家电）选带基础过流保护的驱动器；复杂场景（如新能源汽车、光伏）需智能驱动器，集成过压、过热、栅极故障诊断及状态反馈功能，提升系统可靠性。
• 适配应用环境参数，工业/汽车场景需选宽温范围（-40℃~125℃）、抗振动的驱动器；潮湿或多尘环境需考虑防护等级（如IP20及以上），避免环境影响性能。
• 平衡成本与集成度，低成本场景（如消费电子）选基础型驱动器，减少不必要功能；高端场景（如储能系统）可选用高集成度智能驱动器，减少外部元件，简化电路设计。

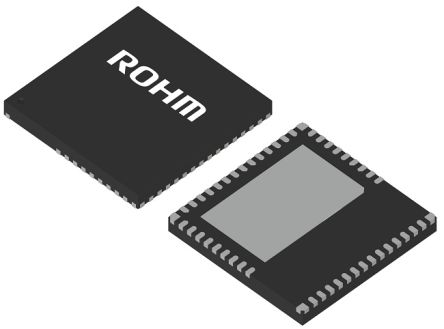

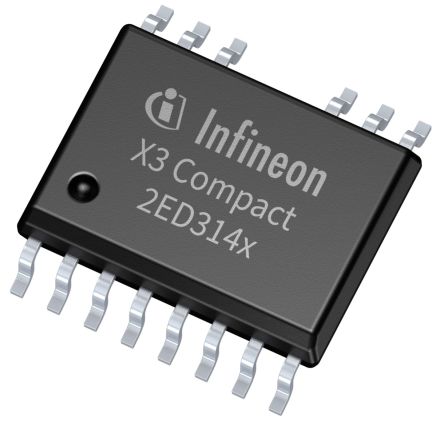

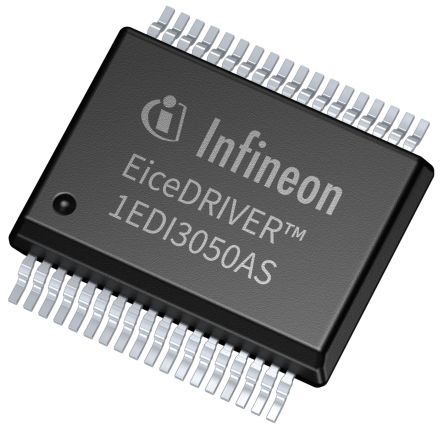

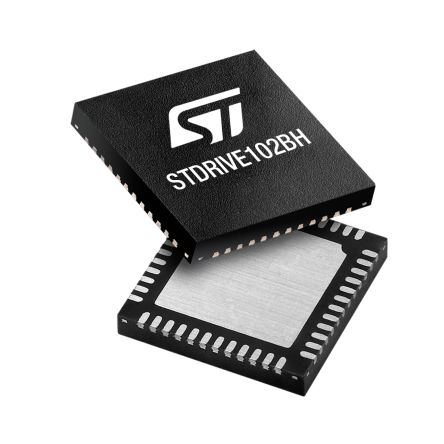

RS欧时为您提供了不同品牌的栅极驱动器，如Microchip、Infineon、ON Semiconductor、STMicroelectronics、Silicon Labs等多款不同规格、型号的产品供您挑选，从而满足不同的应用场景需求。
