限位和位置开关

限位开关是一种用于限制机械运动范围的传感器，广泛应用于自动化设备、机床、电梯等领域。它通过物理接触或非接触方式检测机械部件的位置，当设备运行到预设极限位置时，开关触发信号，控制设备停止、反转或报警，避免超程导致的故障或损坏。

按触发方式可分为接触式（如行程开关）和非接触式（如光电、磁控开关）。接触式结构简单、成本低，但存在磨损；非接触式寿命长、响应快，适用于高精度场景。其核心功能是保障设备安全运行，是工业自动化控制系统中的关键元件。

限位开关的工作原理

限位开关的工作原理基于物理位置检测触发电路通断。以接触式为例，当机械部件运动至预设位置时，触摸开关的操作头（如滚轮、推杆），带动内部触点动作，使电路闭合或断开，从而发送控制信号。非接触式则通过感应原理实现，例如：

  • 光电式：发射器发射光束，接收器接收。当物体遮挡光束时，接收器状态改变触发信号。
  • 电磁式：利用磁场变化触发开关动作，如接近金属物体时产生感应电流，驱动开关。
  • 电容式：检测物体接近引起的电容变化，适用于非导体检测。

本质上，限位开关是将机械位移转化为电信号的过程，其核心作用是在设备到达临界位置时及时切断或切换控制电路，确保安全运行。

限位开关的类型有哪些？

  • 机械式限位开关：通过机械接触触发，结构简单可靠，适用于大多数工业场景。
  • 光电式限位开关：利用光束检测物体位置，非接触式工作，适合洁净环境。
  • 磁性限位开关：通过磁铁触发，密封性好，可用于恶劣环境。
  • 超声波限位开关：利用超声波测距原理，可检测透明或反光物体。
  • 电容式限位开关：通过电容变化检测物体，适合检测非金属材料。
  • 电感式限位开关：利用电磁感应原理，专门用于检测金属物体。
  • 旋转式限位开关：通过旋转角度控制，常用于机械臂等旋转设备。
  • 安全限位开关：带有强制断开结构，用于关键安全保护场合。

不同类型的限位开关（如电感式、电容式、光电式等）在性能和应用上有哪些区别？

  • 电感式：基于电磁感应，仅能检测金属物体，检测距离短（几毫米 - 几十毫米）、响应快（毫秒级），抗电磁干扰弱，适用于金属加工、汽车制造等产线金属件定位检测。
  • 电容式：借电容量变化工作，可检测金属与非金属（塑料、液体等 ），检测距离短（几毫米 - 十几毫米 ）、响应稍慢（毫秒 - 几十毫秒级 ），易受温湿度、粉尘影响，多用于液位监测、包装机械非金属件检测。
  • 光电式：依靠光束遮挡/反射触发，能检测各类物体（含透明物 ），检测距离广（几毫米 - 数米 ）、响应极快（微秒级 ），对光线、灰尘敏感，在电子制造、物流分拣、电梯自动门等场景，用于计数、物体接近及透明物检测。

限位开关的特点和优势？

  • 精准控制：限位开关能够精确检测物体的位置，确保设备在设定范围内运行，避免超程损坏。
  • 结构简单：采用机械式触发原理，结构设计简单可靠，维护方便，故障率低。
  • 耐用性强：外壳通常采用金属或高强度塑料材质，能够承受恶劣环境下的长期使用。
  • 响应快速：触发机构灵敏，能够即时响应位置变化，适用于高速运动的设备控制。
  • 安装灵活：体积小巧，可根据需要安装在各种位置，适应不同设备的空间限制。
  • 成本低廉：相比其他位置检测装置，限位开关价格更具优势，性价比高。
  • 适应性强：具备多种防护等级可选，能适应高温、潮湿、粉尘等不同工作环境。
  • 通用性好：标准化设计，可与各类控制系统兼容，广泛应用于工业自动化领域。

限位开关的应用领域？

  • 工业自动化：限位开关常用于机械设备中，用于控制运动部件的行程范围，防止超程损坏设备。
  • 电梯系统：安装在电梯井道顶部和底部，确保电梯运行到极限位置时自动停止，保障乘客安全。
  • 自动门控制：检测门的开启和关闭位置，实现自动门的精准控制。
  • 机床设备：在数控机床等加工设备中限定刀具或工件的移动范围，保证加工精度。
  • 包装机械：用于检测包装材料的位置和产品到位情况，实现自动化包装流程。
  • 起重设备：安装在起重机轨道两端，防止吊车超出安全运行范围。
  • 汽车制造：在自动化生产线上用于检测车门、引擎盖等部件的装配位置。
  • 家电产品：如洗衣机、微波炉等家电中用于检测门体开关状态，确保使用安全。

如何选择适合特定应用场景的限位开关？

选择适合特定应用场景的限位开关，需要综合考虑以下几个关键因素：

检测对象特性

  • 检测物体材质：如果检测对象是金属，电感式限位开关是较为合适的选择，它利用电磁感应原理，能精准检测金属物体 。比如在汽车制造的金属零部件装配线上，电感式限位开关可有效检测金属零件的到位情况。若检测对象为非金属，像塑料、木材、液体等，则电容式限位开关更适用，它基于电容量变化来检测物体；光电式限位开关也能检测非金属物体，例如在食品包装行业，检测塑料包装材料的位置。
  • 检测物体的透明度：对于透明物体的检测，光电式限位开关中的对射型或漫反射型是较好的选择。例如在玻璃制造行业，检测玻璃的位置和移动状态，光电式限位开关能发挥良好作用 。而电感式和电容式限位开关一般难以有效检测透明物体。

工作环境条件

  • 温度和湿度：在高温环境下，需要选择耐高温的限位开关，如一些采用特殊材质触点和外壳的产品，以确保在高温下仍能正常工作。在潮湿环境中，要选用具有高防护等级（如 IP67 及以上）的限位开关，防止水分侵入影响性能 ，像在冷藏库、水产品加工车间等场所，防水防潮的限位开关必不可少。
  • 粉尘和腐蚀性物质：在粉尘较多的环境，如水泥厂、矿山等，应选择密封性能好、防护等级高的限位开关，防止粉尘进入内部损坏元件 。在存在腐蚀性气体或液体的环境，如化工车间，需要选择外壳耐腐蚀的限位开关，如采用不锈钢外壳或经过特殊防腐处理的产品。

性能参数要求

  • 检测距离：根据实际应用中需要检测的距离来选择。电感式限位开关检测距离相对较短，一般在几毫米到几十毫米 ；电容式限位开关检测距离也有限，通常在几毫米到十几毫米 ；光电式限位开关检测距离范围较广，从几毫米到数米都有，对射型光电开关检测距离通常比反射型更远。例如在大型仓储物流设备中，需要检测较远的距离，光电式限位开关就比较合适。
  • 响应速度：如果应用场景中设备运动速度较快，就需要选择响应速度快的限位开关。光电式限位开关响应速度极快，能达到微秒级，非常适合高速运动物体的检测，如高速分拣设备；电感式限位开关响应速度也较快，一般在几毫秒以内，能满足大多数工业场合需求；电容式限位开关响应速度相对电感式略慢，通常在几毫秒到几十毫秒之间。
  • 精度要求：对于需要高精度定位的应用，如精密机床、电子制造设备等，应选择检测精度高的限位开关，如光电式、霍尔式限位开关，它们可以达到毫米级甚至更高精度；对于精度要求不高的普通工业场合，机械式限位开关等也能满足需求。

安装和接口需求

  • 安装空间：如果设备安装空间紧凑，就需要选择体积小巧的限位开关，如一些微型电感式、光电式限位开关，它们可以方便地安装在狭小空间内 。如果安装空间较为充裕，则可选择结构稍大、功能更丰富的限位开关。
  • 连接方式：限位开关常见的连接方式有电缆式和接插件式。电缆式连接相对固定，适合安装位置较为稳定的场合；接插件式连接便于安装和拆卸，在需要经常更换或调试限位开关的场合更具优势 。此外，还要考虑限位开关的触发方向，根据设备的运动方式选择直动式、滚轮式、旋臂式等不同触发形式的限位开关。

安全和认证要求

  • 安全等级：在一些对安全要求极高的场合，如电梯、起重设备等，需要选择带有强制断开结构的安全限位开关，并且要符合相关的安全认证标准，如 EN 1088 认证等，以确保设备在极限位置能可靠停止，保障人员和设备安全。
  • 行业认证：不同行业对限位开关的认证要求不同。例如，在出口到欧盟的产品中，需要符合 CE 认证；在北美市场，可能需要 UL 认证等。选择符合行业认证要求的限位开关，能确保产品在特定市场的合规性和可靠性。

成本和品牌因素

  • 预算：根据项目预算来选择合适的限位开关。在满足性能和应用需求的前提下，国产的限位开关通常价格较为亲民，具有较高的性价比，适合对成本较为敏感的普通工业应用；而进口品牌的限位开关，在精度、可靠性等方面可能更具优势，但价格相对较高，适用于对产品性能和质量要求极高的高端应用场合。
  • 品牌和口碑：选择知名品牌和具有良好口碑的限位开关产品，可以在产品质量、售后服务等方面得到更好的保障。知名品牌通常在研发、生产工艺上投入较大，产品的稳定性和可靠性更高，而且在出现问题时能提供及时有效的技术支持和售后服务。

了解更多开关内容，请查看开关指南。

RS 欧时供应多款限位开关型号及图片,磁性开关,现货库存当日发货.进入RS 欧时查看限位开关型号及图片,磁性开关价格,图片,产品参数,库存。

倾斜开关
倾斜开关
磁性开关
磁性开关
精密行程开关
精密行程开关
行程开关
行程开关
行程开关操作头
行程开关操作头
行程开关触点系统
行程开关触点系统
行程开关配件
行程开关配件
限位开关预接线
限位开关预接线

1712 产品显示为 限位和位置开关

排序方式
66 的 86
有库存
Eaton 柱塞式 行程开关, IP66, IP67 1 常开 /1 常闭, LS-Titan系列, 塑料外壳 19mA
  • RS 库存编号 308-238
  • 制造商零件编号 266121 LSE-11
小计（1 件）
RMB653.69(不含税)
RMB653.69/件
暂时无法供应
Bernstein AG 滚柱式 行程开关, IP65 1 常闭, 1 个常开, D系列, 压铸铝外壳 240V 交流 10A
  • RS 库存编号 656-337
  • 制造商零件编号 6041185173
小计（1 件）
RMB1,029.30(不含税)
RMB1,029.30/件
暂时无法供应

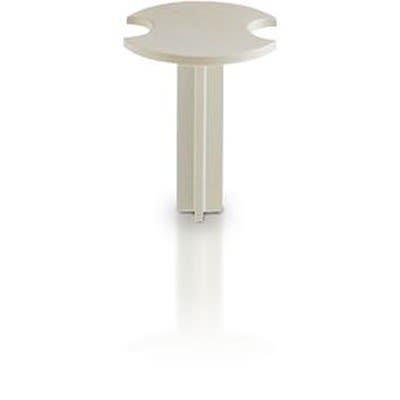

RAFI 方形柱塞式 柱塞, 用于开关, MICON 5系列
  • RS 库存编号 523-754
  • 制造商零件编号 5.05.512.005/2400
小计（1 袋，共 25 件）
RMB1,016.84(不含税)
RMB1,016.84/袋
有库存
RS PRO 滚轮杠杆式 行程开关, IP67 1 常开 /1 常闭, RS PRO系列, 压铸铝外壳 600V 交流 10A
  • RS 库存编号 269-5454
小计（1 件）
RMB714.26(不含税)
RMB714.26/件
有库存
Eaton 滚轮杠杆式 行程开关操作头, 用于LS 系列, LSM-XL系列
  • RS 库存编号 478-1416
  • 制造商零件编号 266156 LSM-XL
小计（1 件）
RMB84.43(不含税)
RMB84.43/件
暂时无法供应
Omron 铰接转子杠杆式 行程开关, IP00 SPDT, A系列 500V 交流 20A
  • RS 库存编号 827-9087
  • 制造商零件编号 A-20GV2-B
小计（1 件）
RMB76.42(不含税)
RMB76.42/件
暂时无法供应
Telemecanique Sensors 钥匙控制式 安全门开关, IP67 1 常开 /1 常闭, Preventa XCSPA系列, 玻纤增强尼龙外壳 240V 交流 6A
  • RS 库存编号 296-4669
  • 制造商零件编号 XCSPA592
小计（1 件）
RMB332.99(不含税)
RMB332.99/件
有库存
ABB 滚轮杠杆式 行程开关, IP65 1 常开 /1 常闭, LS32P42B11系列, 玻璃纤维塑料外壳 400V 交流 10A
  • RS 库存编号 259-6078
  • 制造商零件编号 1SBV010342R1211
小计（1 件）
RMB332.98(不含税)
RMB332.98/件
按制造商备货
Siemens 式 行程开关操作头, 用于3SE5 限位开关, 3SE5系列
  • RS 库存编号 768-6250
  • 制造商零件编号 3SE5000-0AA50
小计（1 件）
RMB42.15(不含税)
RMB42.15/件
有库存
Honeywell Technologies 柱塞式 行程开关, IP67 SPDT, LS系列, 压铸锌外壳 240V 交流 6A
  • RS 库存编号 293-7049
  • 制造商零件编号 4LS1-4C
小计（1 件）
RMB5,604.66(不含税)
RMB5,604.66/件
暂时无法供应
Omron 杠杆式 行程开关, IP67 SPDT, SHL系列, 金属外壳 250V 交流 2A
  • RS 库存编号 752-9977
  • 制造商零件编号 SHL-W55
小计（1 件）
RMB163.86(不含税)
RMB163.86/件
按制造商备货
Siemens 柱塞式 行程开关, IP67 1 常开 /1 常闭, 3SE5系列, 金属外壳 400V 交流 10A
  • RS 库存编号 749-7701
  • 制造商零件编号 3SE5423-0CC20-1EA2
小计（1 件）
RMB319.05(不含税)
RMB319.05/件
暂时缺货
Omron 可调节转子杠杆式 行程开关, IP67 1 常开 /1 常闭, D4n系列, 金属外壳 240V
  • RS 库存编号 215-5038
  • 制造商零件编号 D4N-4A2H
小计（1 件）
RMB304.53(不含税)
RMB304.53/件
暂时缺货
Omron 滚轮杠杆式 行程开关, IP67 SPDT, 金属外壳
  • RS 库存编号 215-1622
  • 制造商零件编号 WLCA2-2NG-N
小计（1 件）
RMB969.73(不含税)
RMB969.73/件
暂时无法供应
Telemecanique Sensors 式 行程开关操作头, 用于XC 系列, OsiSense XC系列
  • RS 库存编号 609-3676
  • 制造商零件编号 ZCKD23
小计（1 件）
RMB233.43(不含税)
RMB233.43/件
按制造商备货
Omron 杠杆式 行程开关, IP67 SPDT, SHL系列, 镀锌外壳 250V 交流 2A
  • RS 库存编号 752-9933
  • 制造商零件编号 SHL-W155
小计（1 件）
RMB139.98(不含税)
RMB139.98/件
按制造商备货
Siemens 滚轮杠杆式 行程开关, IP66, IP67 1 常开 /1 常闭, 3SE5系列, 金属外壳
  • RS 库存编号 755-7913
  • 制造商零件编号 3SE5423-0CN20-1EA2
小计（1 件）
RMB2,205.60(不含税)
RMB2,205.60/件
暂时无法供应
Bernstein AG 滚轮杠杆式 行程开关, IP66, IP67 2 NC, IN65系列, 玻璃纤维增强热塑性外壳 240V 交流 3A
  • RS 库存编号 656-284
  • 制造商零件编号 6083000238
小计（1 件）
RMB264.73(不含税)
RMB264.73/件
有库存
Omron 杠杆式 行程开关, IP00 SPDT, Z系列, 热固性树脂外壳 500V 交流 15A
  • RS 库存编号 776-8573
  • 制造商零件编号 Z-15HW78
小计（1 件）
RMB171.48(不含税)
RMB171.48/件
按制造商备货
Telemecanique Sensors 行程开关, IP65 1 常开 /1 常闭, ZCKJ系列, 金属外壳 240V 交流 3A
  • RS 库存编号 360-8477
  • 制造商零件编号 ZCKJ121
小计（1 件）
RMB948.46(不含税)
RMB948.46/件
