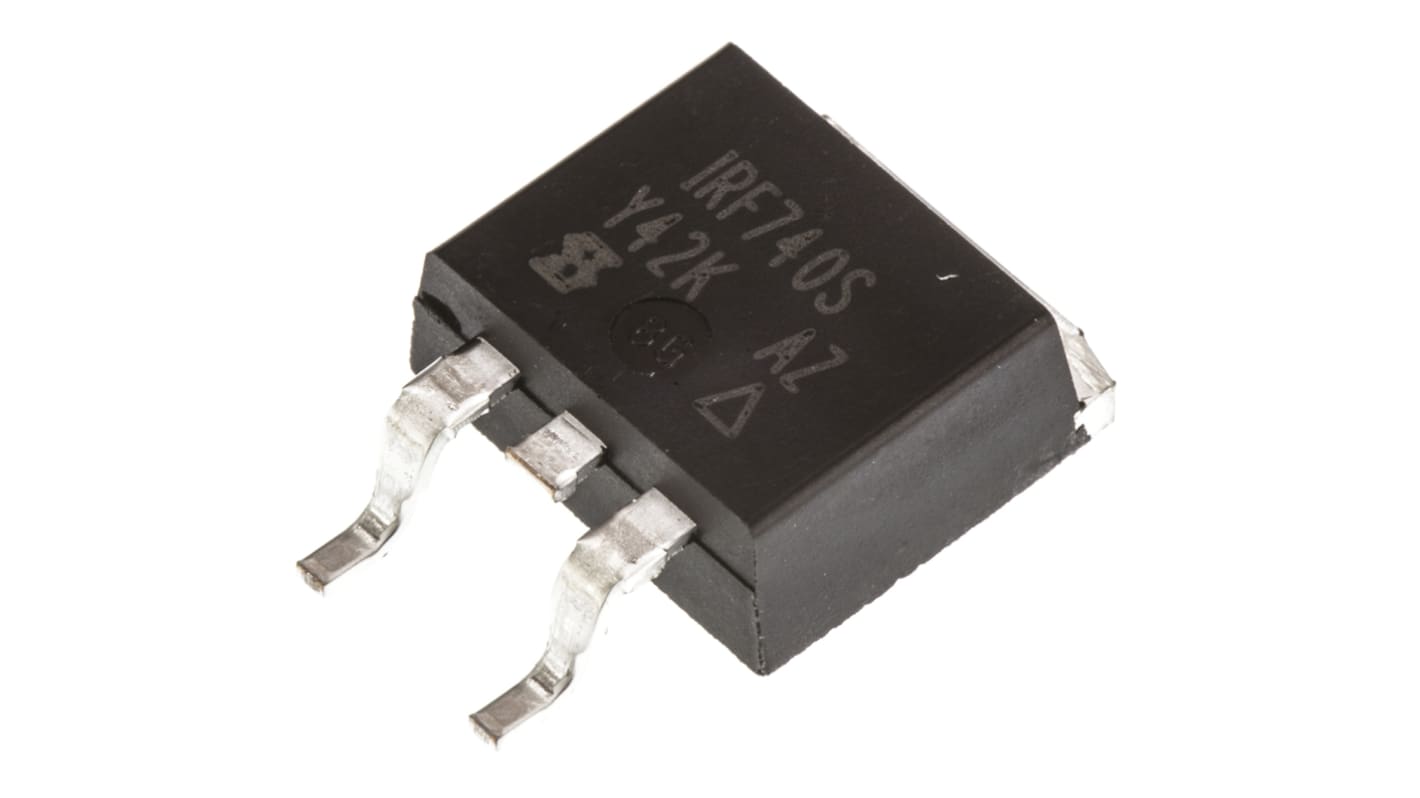

Vishay N沟道增强型功率MOSFET, Vds=400 V, Id=10 A, 3针, TO-263, IRF740S系列

查看所有MOSFET
可享批量折扣
查看批量定价选项

小计（1 件）*

RMB24.78

(不含税)

RMB28.00

(含税)

Add to Basket
选择或输入数量
有库存
  • 另外 43 件在 2026年10月12日 发货
  • 另外 545 件在 2026年10月19日 发货
**需要更多产品？**输入您需要的数量，点击“查看送货日期”，查看库存和送货信息。

单位
每单位
1 - 24RMB24.78
25 - 99RMB24.34
100 - 249RMB23.71
250 - 499RMB23.12
500 +RMB22.55

* 参考价格

包装方式：
RS 库存编号:
542-9406
Distrelec 货号:
171-15-868
制造商零件编号:
IRF740SPBF
制造商:
Vishay
通过选择一个或多个属性来查找类似产品。
选择全部

品牌

Vishay

产品类型

功率MOSFET

槽架类型

N

最大连续漏极电流 Id

10A

最大漏源电压 Vd

400V

包装类型

TO-263

系列

IRF740S

安装类型

表面

引脚数目

3

最大漏源电阻 Rd

550mΩ

通道模式

增强

最大功耗 Pd

125W

最低工作温度

-55°C

最大栅源电压 Vgs

-20V, +20V

典型栅极电荷 Qg @ Vgs

63nC

正向电压 Vf

2V

最高工作温度

150°C

宽度

9.65mm

长度

10.67mm

标准/认证

RoHS

高度

4.83mm

汽车标准

否

Vishay IRF740S系列功率MOSFET，400V漏源电压，10A连续漏极电流 - IRF740SPBF


这款功率MOSFET是一款高压N沟道晶体管，专为表面贴装组件的开关和电源转换应用而设计。它可在宽环境温度范围内工作，适用于需要受控栅极驱动和强大功率处理能力，同时符合RoHS指令的应用。

特性和优点：


• 400V 漏源额定值可实现高压开关
• 10A 连续漏极电流支持大负载电流
• 125W功耗能力提升了热裕量
• 550mΩ导通电阻，兼顾导通损耗和控制简便性
• 63nC典型栅极电荷，可实现可预测的开关特性
• 20V最大栅源电压额定值保护栅极驱动设计

应用


• 适用于工业设备的开关电源
• 适用于高压电机驱动级应用和变频器
• 与可再生能源转换器的隔离式栅极驱动器配合使用
• 可用于处理中等电流的DCDC转换器
• 适用于高密度 SMT 电路板的电源管理

该器件在运行过程中能耐受的温度极限是多少？


其指定工作温度范围为 -55°C 至 150°C，涵盖了典型的商业级及扩展工业级温度范围。

该封装对于板级组装和热性能有何影响？


TO-263 表面贴装封装允许通过焊接将热量传导至 PCB 铜箔层，并支持在紧凑的 SMT 布局中实现更高的功耗散发能力。

为避免损坏，设计人员应该遵守哪些栅极驱动限制？


栅源电压不得超过20V，以防止栅氧化层承受应力及潜在故障。

该器件为电路集成提供多少路外部连接？


它提供三个引脚，分别对应标准单通道 MOSFET 的漏极、源极和栅极连接。
