Eaton 2档旋钮凸轮开关, DPST启闭凸轮开关, 20A, 690V 交流, 90°, 1, 3, 088709 T0-1-102/E
- RS 库存编号 103-8442
- 制造商零件编号 088709 T0-1-102/E
- 制造商 Eaton
eaton Eaton 旋转凸轮开关 - T0 系列
Eaton 的 T0 系列旋转凸轮开关和隔离开关紧凑且坚固。 旋转凸轮开关可用于许多开关和控制应用、例如开 - 关、主、主 / 控制或仪器开关。该设备包含手动执行器、开关装置和安装附件。此系列凸轮开关还适用于需要手动断电和断开电气设备以进行维修和维护的应用、方法是切断电路隔离部件的电源。这些凸轮开关还可用作安全开关。
该设备具有 IP65 保护等级、适用于具有高达 20 a 的额定不间断电流的耐磨工业环境提供四种不同的安装选项（表面安装、嵌入式安装、后部安装和服务配电板安装）。这些凸轮开关可选择多种触点顺序配置。
此专业系列凸轮开关具有耐腐蚀性、耐候性、绝缘材料耐受正常热量和耐火性、这得益于内部电气效应等。它具有多种优势、包括高可靠性、高适应性、低功耗、并使产品的性能高效。
特点和优势
•紧急停止供应
•应用程序设计的灵活性
•多种安装选项
•可选 2 、 4 、 6 或 8 个辅助触点
• 45 、 60 或 90° 切换角度
• 高精度
•机械寿命长
• 低功耗
•多极和多位置（多达 4 个位置、用于定制切换操作）
•执行本地隔离、手动超控和安全开关功能
• T0 系列适合 45 x 45 mm 的标准前面板
•对于备用旋转拇指操纵杆（黑色）、请参见库存号 176-9759.
应用
•分支电路
•断路器控制面板开关
•电气工程
• 工业自动化
•低电压凸轮开关技术
•电动机断开应用
•空载开关
•转换开关
•过程控制工程

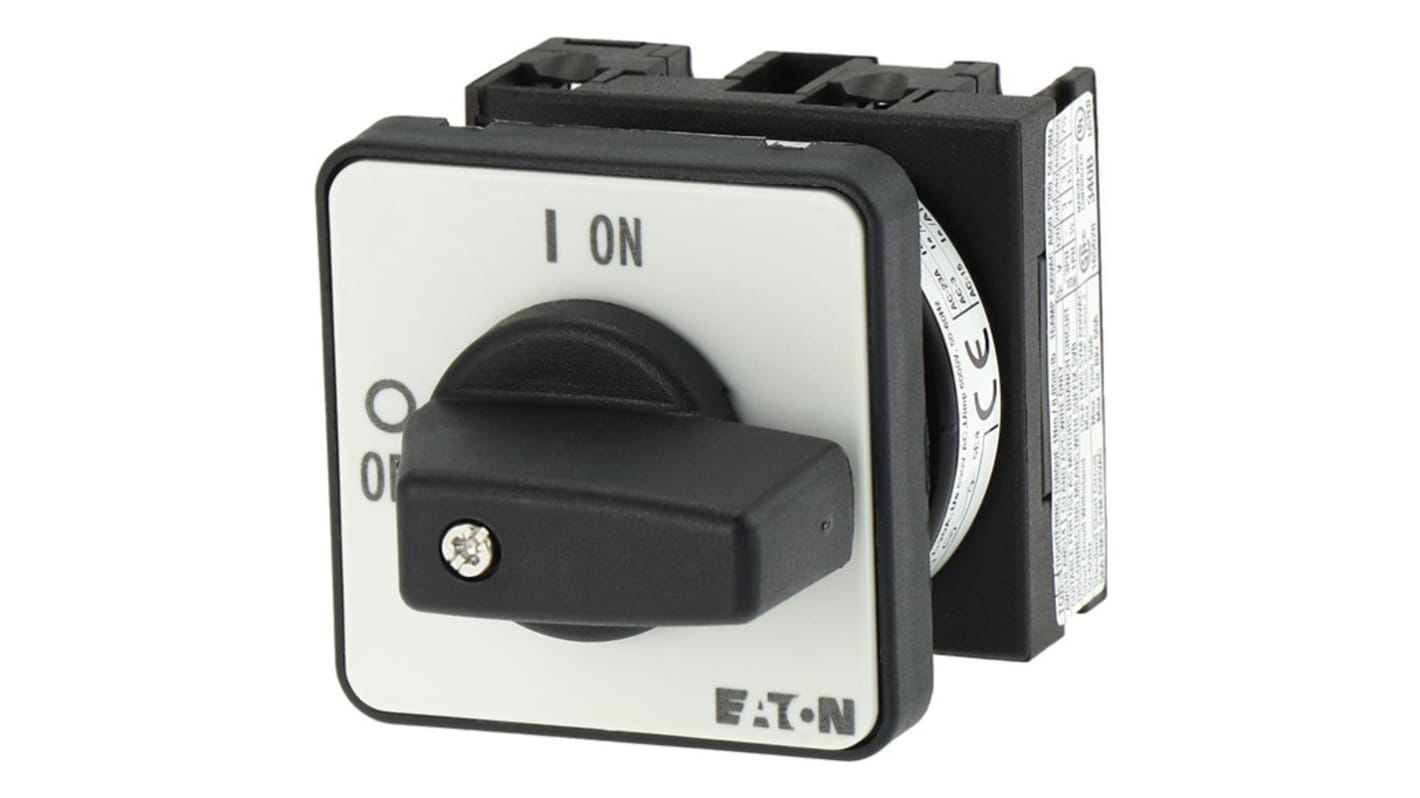

Eaton 旋转凸轮开关， 690V 交流， 2NO - T0 系列 - 088709 T0-1-102/E
使用 Eaton 的此旋转开关可控制电路的开 / 关开关。该装置采用嵌入式安装样式，可减少意外激活的可能性，提高用户安全性。其正面面板为白色，带黑色文本，易于识别其两个位置，使用更方便。得益于其 690V 交流的高最大电压，它特别适用于高功率工业系统，如分支电路或断路器控制面板。
•无 (常开) 配置，可限制电流并确保用户安全
• IP65 (入侵保护) 等级，可防尘和防低压喷水
• 90° 切换角和人机工程学拇指把手，可快速断电
此旋转开关的尺寸是多少？
此旋转开关的尺寸为 48 (长) x 81 (宽) x 48mm (深)。得益于这些紧凑型尺寸，您可以轻松地将此装置安装在较小的空间中。
如何安装此旋转开关？
此旋转开关随附螺钉接线端子，用于简单，安全地安装到您的电路上。
注
Eaton 以前称为 Moeller
Eaton
| 属性 | 数值 |
|---|---|
| 刀和掷配置 | DPST |
| 系列 | Eaton Moeller |
| 凸轮开关类型 | 启闭凸轮开关 |
| 正常状态配置 | 2 常开 |
| 电气相位 | 1, 3 |
| 最大电流 | 20A |
| 最大电压 | 690V 交流 |
| 档位数目 | 2 |
| 接端类型 | 螺丝 |
| 投掷角度 | 90° |
| 长度 | 48mm |
| 宽度 | 81mm |
| 深度 | 48mm |
| 执行器类型 | 旋钮 |
