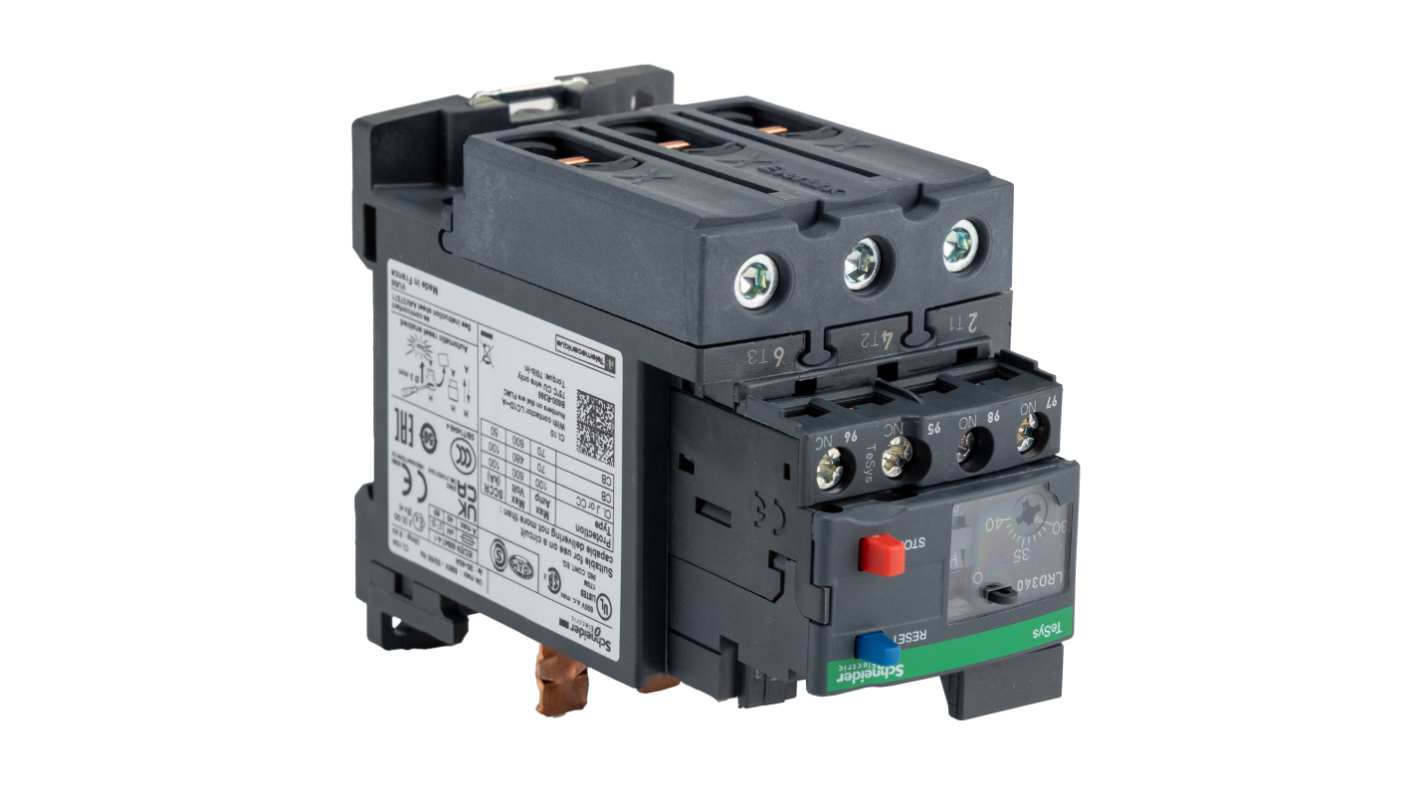

Schneider Electric 热继电器, 触点40 A, 1 常开 + 1 常闭, LRD系列 LRD340

Schneider Electric LRD340 差分热过载继电器。

schneider 电子产品这是 lrd 340 功率差分热过载继电器、设计用于保护交流电路免受过载、相位故障、长启动时间和电动机长时间失速的影响。lrd 热过载继电器可靠且覆盖电动机额定值高达 150 a 、此外它们可与功率为紧凑型启动器的动机接触器一起使用。通过环形接线端子和包含集成手动 / 自动重置功能的 everlink Terminal 型号、可通过螺钉夹接线端子轻松安装。

lrd 热过载继电器功能。

• 手动和自动重置


• 可密封翼片


• 预接线套件


• Terminal 、用于单独


• 远程电气重置


• 可与功率达 18.5 kw 、 55 mm （从 15 至 30 kw ）的 45 mm 宽空间中的功率为的功率为的功率为的功率为


• 连接器：弹簧 Terminal 、螺旋夹、 LRD3 Terminal


• 10 a 类和 20 类。

应用。

• 工业、基础设施、建筑。


• 标准电动机保护。


• 线路保护。


• 保护电动机过载、失速和失相。

lrd 340 特点和优势。

• 差分热过载继电器。


• 继电器应用电动机保护。


• 与 LC1D65A 、 LC1D50 、 LC1D40 兼容。


• 网络类型 ac 、 dc 。


• 热过载等级 10A – iec 60947-4-1 。


• 调整范围 30 至 40 a


• 频率 0 至 400 hz 。


• 触点 1 常开、 1 常闭。


• 相位故障跳闸电流为 ir 的 130% 、最后一个为 0 。


• 控制类型、停止（红色按钮）、重置（蓝色按钮）。


• 端子控制电路、螺旋夹端子。


• 端子电源电路、 everlink 分类树计数器螺钉连接器。


• 高度 70 mm 。


• 宽度 55 mm 。


• 深度 123 mm 。


• 净重 0.375 kg 。

保护等级和安全功能。

• IP20 、符合 iec 60529 标准。


• 阻燃 V1 、符合 ul 94 。


• 抗冲击 15 gn 、可耐受 11 ms 、符合 iec 60068-2-7 标准。


• 抗振 4 gn 、符合 iec 60068-2-6 标准。

标准

en/iec 60947-4-1 、 en/iec 60947-5-1 、 ul 60947-4-1 、 ul 60947-5-1 、 csa c22.2 no 60947-4-1 、 csa c22.2 no 60947-5-1 、 csa c22.2 no 60947-5-1 、 gb/s 14048.4 、 gb/s 14048.5 、 en 50495 。
