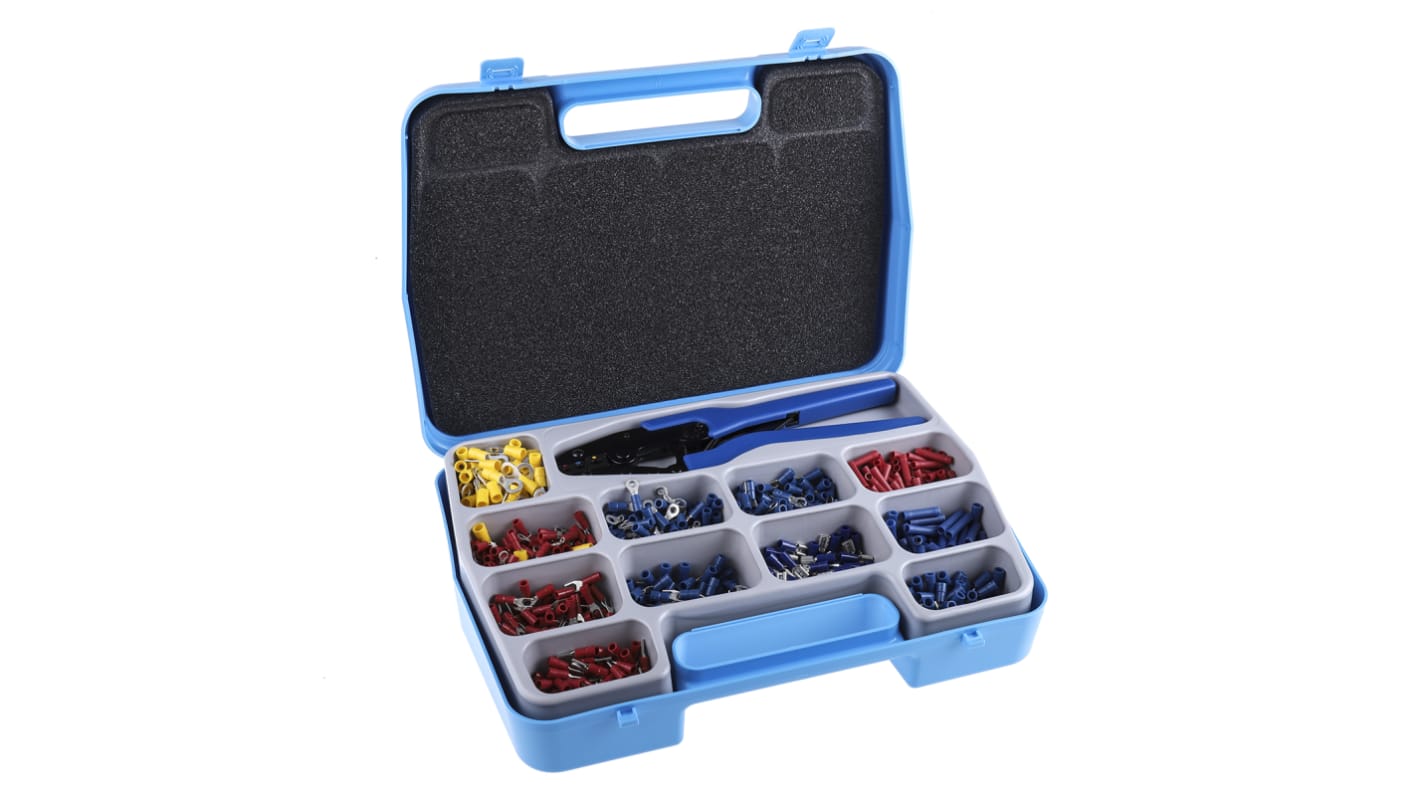

RS PRO 是一款方便的压接端子套件,包含 800 个高质量的彩色编码绝缘压接端子。压接端子包括绝缘环形端子、绝缘铲形端子、绝缘引脚端子、绝缘插座端子和绝缘对接端子,具有各种流行的尺寸。还包括一个紧凑型压接工具,专门设计用于压接电线尺寸范围为 0.25-6 mm² 的预绝缘端子。该压接机具有高精度钳口和棘轮机构,可确保实现完整的压接周期。
该绝缘压接端子套件装在一个坚固的塑料盒中,带有方便的隔间,便于选择端子。集成的提手使该套件易于携带,并确保您在任何地方工作时都配备了所有必要的压接端子连接器尺寸。
压接端子是无焊接电气接线端子或连接器,用于端接绞合线。这些电气连接器只需用钳子或压接工具压到电线或电缆端头上,即可建立电气连接。压接后,已端接的电线和电缆可连接在一起,例如在电缆线束中,或连接到电气设备的配接电气连接器或端子柱。
• 包含 800 种广泛使用的端子类型和尺寸
• 颜色编码绝缘,可轻松识别端子规格
• 端子上的塑料套管提供绝缘和电线支持
• 锡镀层提供良好的防腐蚀保护。
• 出色的电气连接
• 坚固的塑料手提箱,带储物格易于选择
• 集成手柄,便于携带
• 压接工具,用于压接规格为 0.25 至 6 mm² 的电线
绝缘压接和接头可用于各种应用中的电线端接和拼接。这些应用包括家用电器、汽车、控制面板布线、电子制造、工业控制系统、电源、工业机器和通信设备。
选择正确尺寸的压接端子并剥去电线的末端。将电线切割成与端子相同的长度,然后将股线捻成一束。使用棘齿压接工具或压接钳,将压接端子的管状端头插入正确的压接截面(按照工具上标注的尺寸)。将电线插入端子,压下工具手柄直至棘轮松开。推荐使用棘齿压接工具,因为手柄将保持锁定状态直到全压接周期结束,以防止部分压接。经过压接的电线端现在可插入接线端子中了。
属性 | 数值 |
---|---|
类型 | 800 件 |
连接器类型 | 绝缘端子 |
套件内容 | 0.5 mm² → 6 mm² 环、对接接头、引脚接线端子和压接工具、插座、铲形 |
触点电镀 | 镀锡(触点) |
触点材料 | 黄铜,铜 |
