芯科 在线调试器和编程器, 8-bit USB Debug Adapter套件

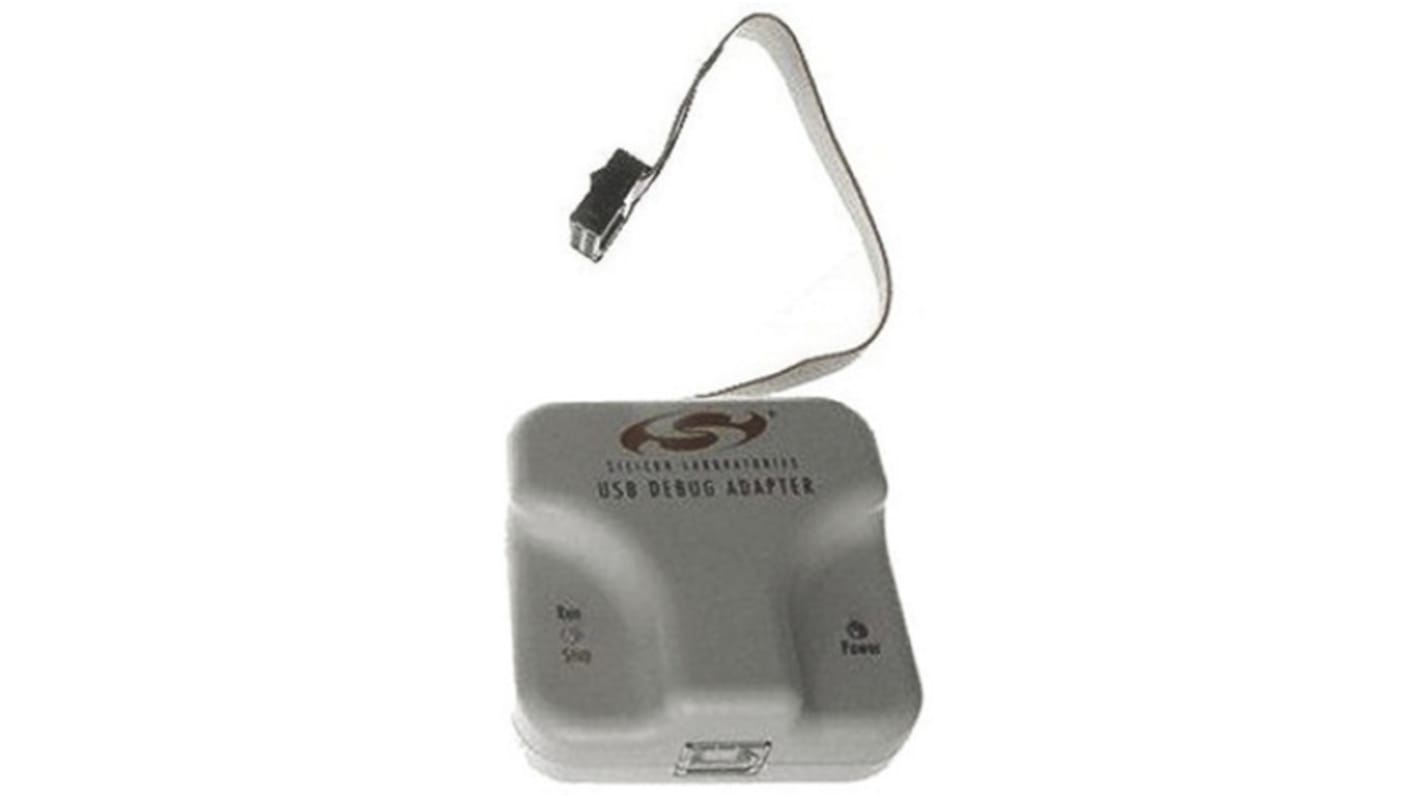

Silicon Labs USB 调试适配器DEBUGADPTR1-USB

Silicon Labs 8位USB调试适配器(UDA)提供了PC的USB端口和C8051Fxxx的系统内调试/编程电路之间的接口。这款USB调试适配器能够通过调试连接器的第10针为Silicon Labs的一些电路板提供电源。附加的 10-引脚调试带状电缆将适配器连接到目标板和目标设备的调试接口信号。适配器通过USB连接到PC上供电。此USB电缆是作为USB调试适配器的一部分。此USB调试适配器可以根据连接器第7针检测到的电平自动改变通信电压水平。它需要一个 32kHz 或更高的目标系统时钟。USB 调试适配器使用人机接口设备 (HID) USB 接口与 PC 进行通信。

特点和优势

USB调试适配器可向目标系统提供高达100mA的电流
具有重置按钮
最低限度的C2编程连接

应用

Silicon Laboratories
与 C8051Fxxx 一起应用
与 EFM8 mcu 一起应用

认证

ANSI/ESD S20.20:2014
BS EN 61340-5-1:2007
