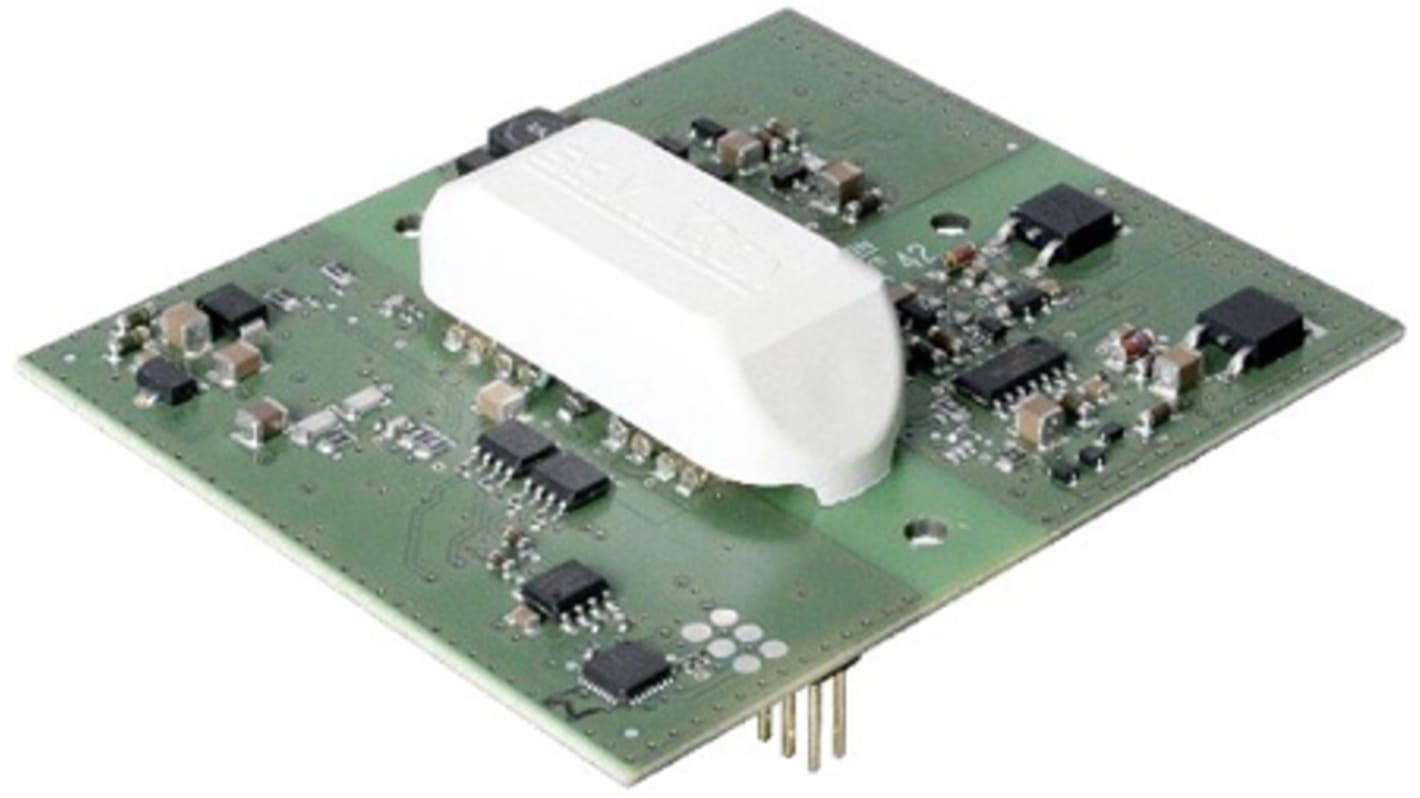

SKYPER 42 R IGBT 驱动器芯在 IGBT 模块和控制器之间形成一个接口。 该芯是半桥驱动器,内置基本功能,用于驱动、电势分离和保护。 SKYPER 42 R 专为功率范围为 1 到 8 MVA 的系统而设计。
使用 Semikron IGBT 驱动器时,IGBT 模块和栅极驱动器芯之间需要一个适配器板 (RS 905-6059)。
两个输出通道
高达 50μC(微库仑)栅极电荷
集成零电势电源
短脉冲抑制 (SPS)
欠电压保护 (UVP)
驱动互锁(无响应时间)顶部/底部 (DT)
通过 VCE 监控和直接关闭实现动态短路保护 (DSCP)
关闭输入 (SDI)
故障管理
可通过外部升压电容器 (BC) 扩展
直流总线电压高达 1200V
SKYPER 42R 可插在或焊接在 SKYPER® IGBT 适配器板上
属性 | 数值 |
---|---|
输出电流 | 30 A |
电源电压 | 15.6V |
输出数目 | 2 |
驱动器数目 | 2 |
延时 | 1.1µs |
电桥类型 | 半桥 |
安装类型 | 通孔 |
