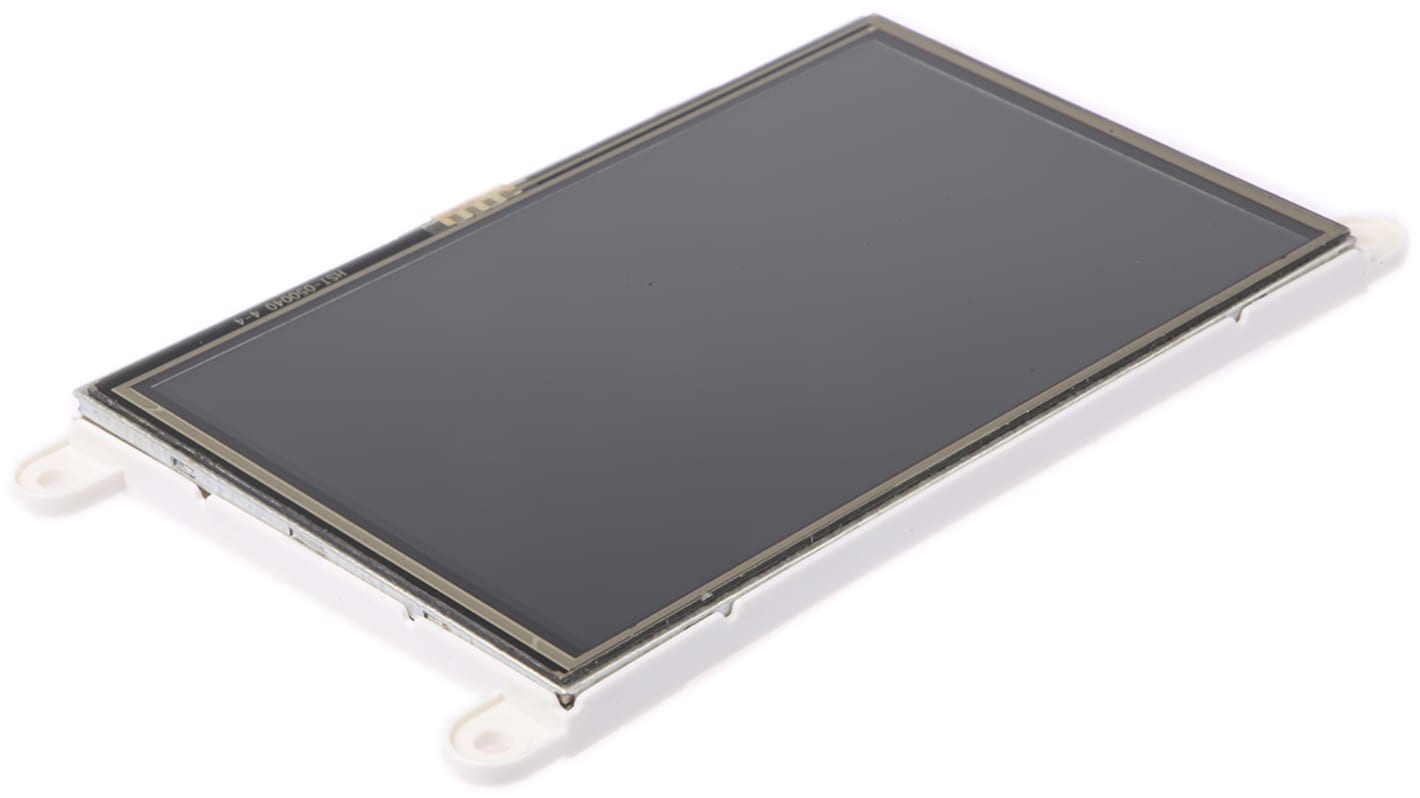

4D Systems 5in LED液晶屏, gen4系列, 电阻式触摸屏, 800 x 480pixels, 串行接口
- RS 库存编号 125-7949
- 制造商零件编号 gen4-uLCD-50DT
- 制造商 4D Systems
4D Systems lcd 显示屏
4D Systems gen4 系列 lcd 提供紧凑且易于集成的显示解决方案。此 5in 、 800 x 480 像素变型具有 4 线电阻性触摸功能、适用于需要人机接口的应用。该设计使其易于集成到最终产品中。其显示模块具有 30 引脚 zif 插座、可轻松连接到应用程序或主板、从而消除布线难题。如果对空间要求严格，则连接板可齐平安装到模块的背部，显示电路可极佳地安装到安装底座中，保持细长型。micro-SD 卡连接器提供可选多媒体存储和数据记录功能。4D Systems Diablo16 处理器是一种嵌入式控制器、提供内置图形、文本、图像和动画功能、为其提供强大的功能。它与 4D Systems Workshop4 ide 完全兼容、为编程器提供 4 种不同开发环境的灵活性。
特点和优势
rgb 65k 逼真的颜色
4 线电阻性触摸
紧凑型 - 模块尺寸 142.8mm x 77.9mm x 7.8mm （包括安装插片）
6 组 32KB 闪存存储器，用于用户应用程序代码和数据
32KB 用户 RAM
16 个 gpio 、包括 4 个可配置模拟输出
3 个 I2C 通道
3 个 SPI 通道
多达 6 个 GPIO 可用作引脚计数器
多达 6 个 GPIO，用于 PWM
多达 10 个 GPIO，用于脉冲输出
多达 14 个 GPIO 可配置用于正交编码器输入（2 个通道）
30 引脚 fpc 连接、用于信号、电源、通信、 gpio 和编程微型 sd 卡连接器、用于多媒体存储和数据记录
专用 PWM 音频引脚
支持所有 windows 字体
工作电压范围为 4.0 v 至 5.5 v
认证
CE 认证
| 属性 | 数值 |
|---|---|
| 对角线显示器尺寸 | 5in |
| 接口类型 | 串行 |
| 分辨率 | 800 x 480pixels |
| 触控式屏幕 | 是 |
| 可视区域尺寸 | 108 x 65mm |
| 触摸屏类型 | 电阻式 |
| 电源电压 | 4 → 5.5 V |
| 背光类型 | LED |
| 显示模式 | 透射式 |
| 交流或直流输入电压 | 直流 |
| 尺寸 | 142.8 x 93.8 x 8.2mm |
| 显示阵列技术 | TFT |
| 最低工作温度 | -10°C |
| 最高工作温度 | +60°C |
| 亮度 | 400cd/m² |
