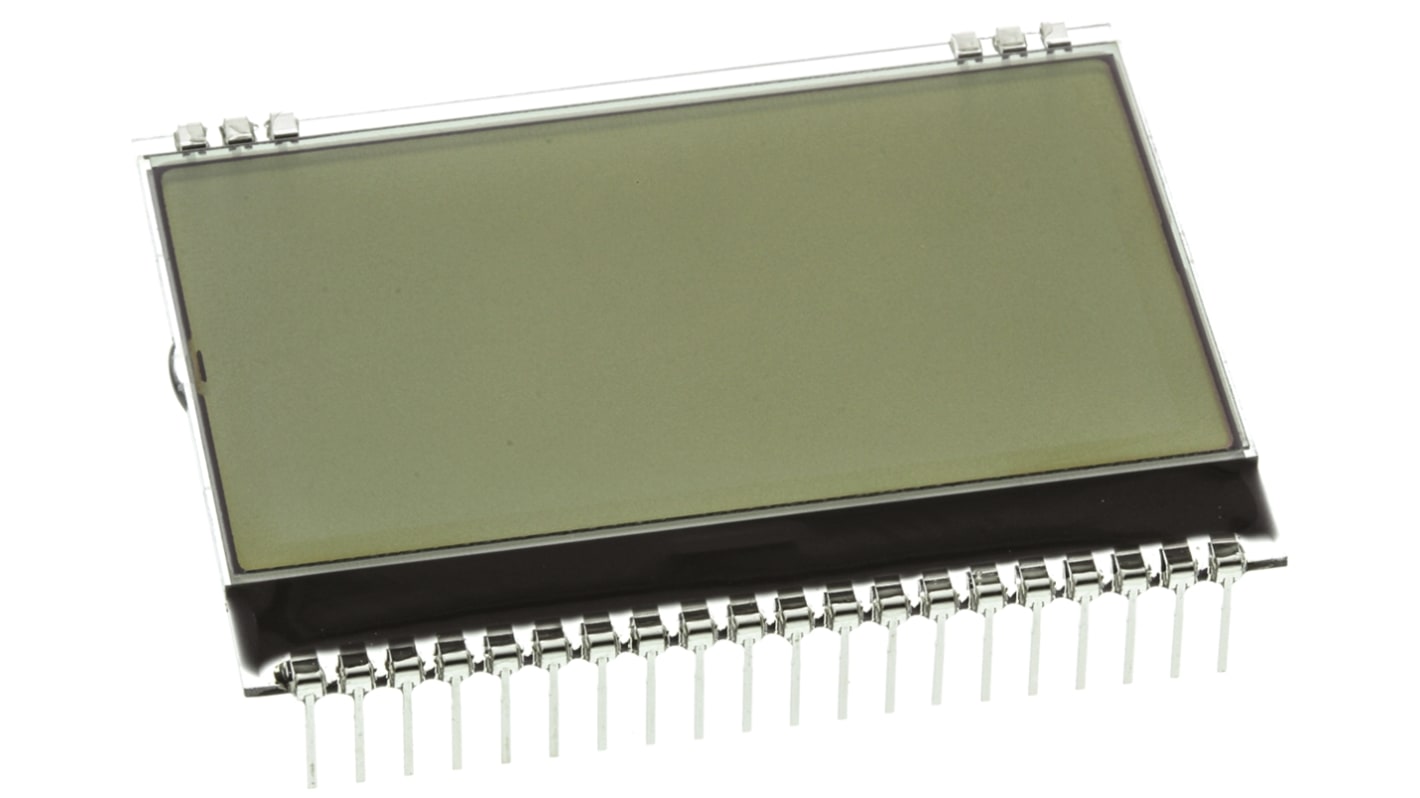

Display Visions 段码液晶屏, 图形显示, 可视区域51 x 31mm, SPI接口
- RS 库存编号 171-1885
- 制造商零件编号 EA DOGM128W-6
- 制造商 Display Visions
产品详细信息
Electronic Assembly 单色图形显示模块的 EA DOG 系列
Electronic Assembly 的 EA DOG 系列单色图形显示模块专门设计用于低功率手持应用；允许这些显示模块在 3.3V 下操作。 只需将可选 LED 背灯（例如库存号 758-8664）卡入显示模块，便可产生种不同效果，有关详细信息，请参见数据表。
评估板 ( 9780-2USB)，适合与 DOG 系列显示器模块一同使用，参见库存号 758-8831。
超薄型高对比度 LCD 超扭曲显示，带 15μm 点间隙
直接焊接到印刷电路板，无需任何其他组件
单 3.3V 电源
注
FSTN 负和 STN 负显示模块（显示为黑色或蓝色背景）可仅与安装的 LED 背光（例如库存号 758-8737）一起使用。
该产品为定制化产品，不可取消或退货，并遵循RS销售条款和条件。
单色图形显示屏
产品技术参数
| 属性 | 数值 |
|---|---|
| 显示类型 | 图形 |
| 字符行 | 4, 8 |
| 每行字符数目 | 10, 21 |
| 分辨率 | 128 x 64pixels |
| 可见区域宽度 | 51mm |
| 可视区域高度 | 31mm |
| 可视区域尺寸 | 51 x 31mm |
| 接口类型 | SPI |
| 外部深度 | 2mm |
| 背景色 | 黑色 |
| 照明颜色 | 白色 |
| 外部尺寸 | 43 x 55 x 2mm |
| 外部宽度 | 55mm |
| 外部高度 | 43mm |
| 控制器类型 | ST 7565R |
| 显示模式 | 半透反射 |
| 显示阵列技术 | FSTN |
| 最低工作温度 | -20°C |
| 最高工作温度 | +70°C |
请致电4008218857，确认RS海外库存数量及货期。
单价（不含税） 个 (以毎盒：25)
RMB
176.938
(不含税)
RMB
199.94
(含税)
单位
Per unit
Per Box*
25 - 25
RMB176.938
RMB4,423.45
50 - 75
RMB172.516
RMB4,312.90
100 +
RMB169.861
RMB4,246.525
* 参考价格
