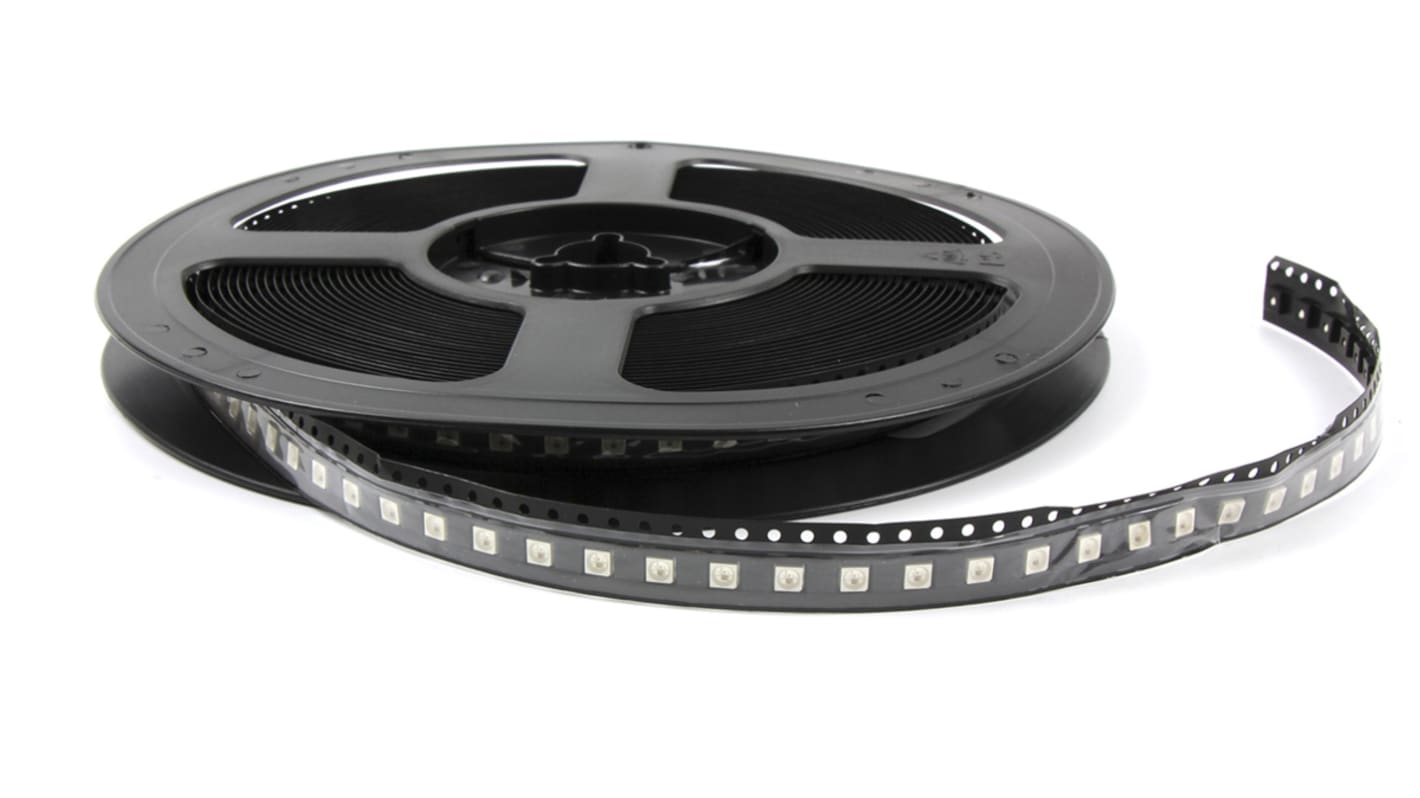

ILPL-K301-RGB1-SK105-01 是一个带控制和发光电路的智能 LED,全部包含在 3535 规格的封装中。基于行业标准 SK6182 设备,控制电路包含信号修整放大、内置恒定电流源,和一个高精密 RC 振荡器。所使用的数据协议为单极 NRZ 通信模式,其中 24 位数据自控制器传输到第一个 LED 的 DIN,在内部数据锁存器的后面,剩余数据传递到内部放大电路并从 DO 端口发出到剩余像素。使用自动整形转发技术意味着级联 LED 的数量仅受限于信号传输速度。
控制电路和 RGB 模具多合一 3535 规格器件
灰度级调整控制(256 级灰阶)
红色驱动特殊控制增强颜色平衡
两点之间的传输距离最长为 10m
使用 800 Kbps 的典型数据传输频率,您可以实现每秒 30 帧的刷新率
应用
作业照明
背光照明
台式照明
车库照明
重点照明
机柜下方照明
酒吧照明
制冷
工业应用
摄影
属性 | 数值 |
---|---|
LED 颜色 | RGB |
封装类型 | 3535 |
安装类型 | 贴片 |
LED 数目 | 3 |
正向电压 | 5.5 V |
针数目 | 4 |
尺寸 | 3.7 x 3.5 x 0.95mm |
