低电压 CMOS 逻辑
单门封装
工作电压:1.65 至 5.5 V
兼容性:输入 LVTTL/TTL,输出 LVCMOS
按照 JESD 78 II 类标准,闩锁效应性能超过 100 mA
ESD 保护超过 JESD 22
属性 | 数值 |
---|---|
逻辑系列 | LVC |
逻辑功能 | 缓冲器,线路驱动器 |
每片芯片通道数目 | 1 |
输入类型 | 单端 |
输出类型 | 三态 |
极性 | 非反相 |
安装类型 | 表面贴装 |

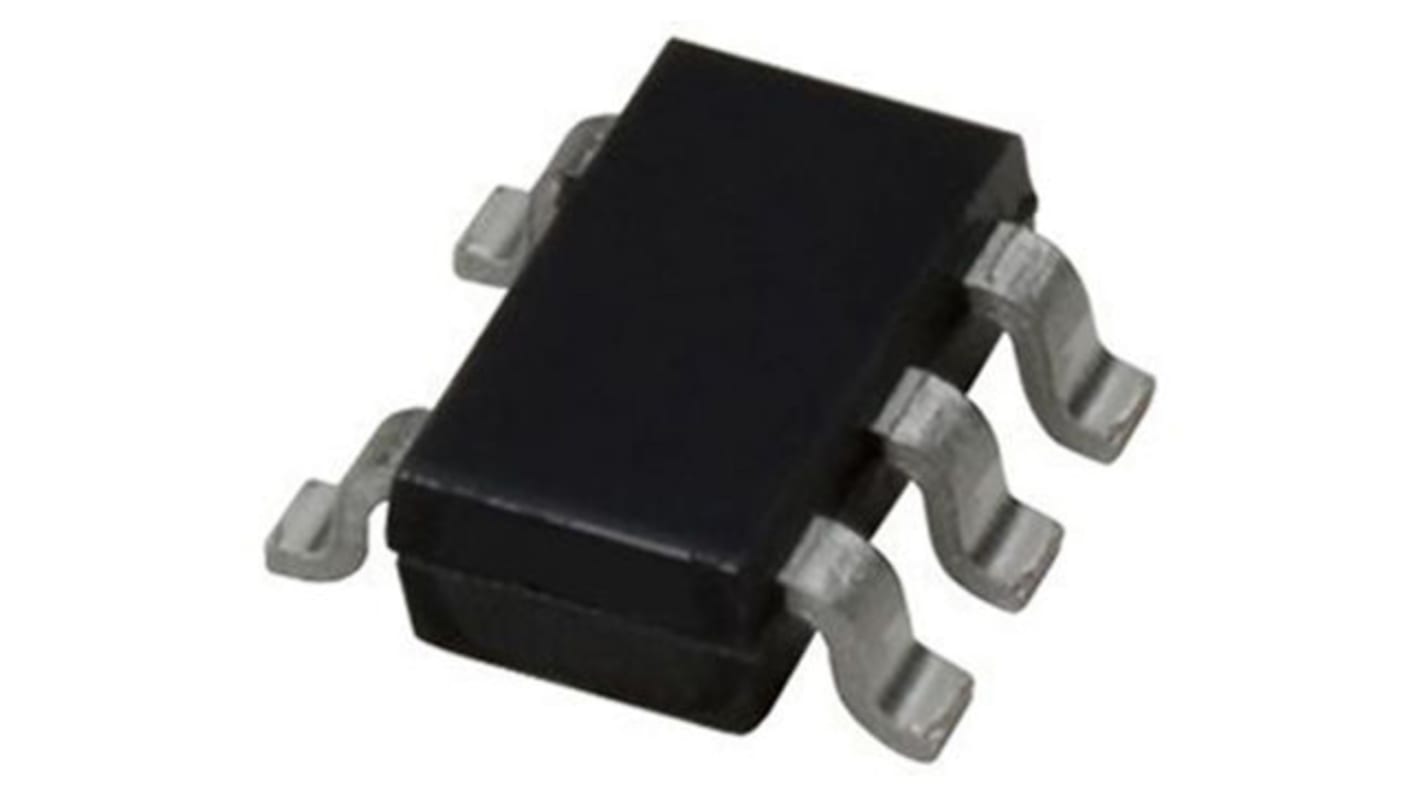

封装类型 | SC-70 |
引脚数目 | 5 |
最大高电平输出电流 | -32mA |
最大低电平输出电流 | 32mA |
最长传播延迟时间@最长CL | 4.5 ns @ 3.3 V |
尺寸 | 2 x 1.25 x 0.9mm |
最大工作电源电压 | 5.5 V |
最小工作电源电压 | 1.65 V |
