发生故障时,继电器断电,黄色 LED 关闭
没有接通延时

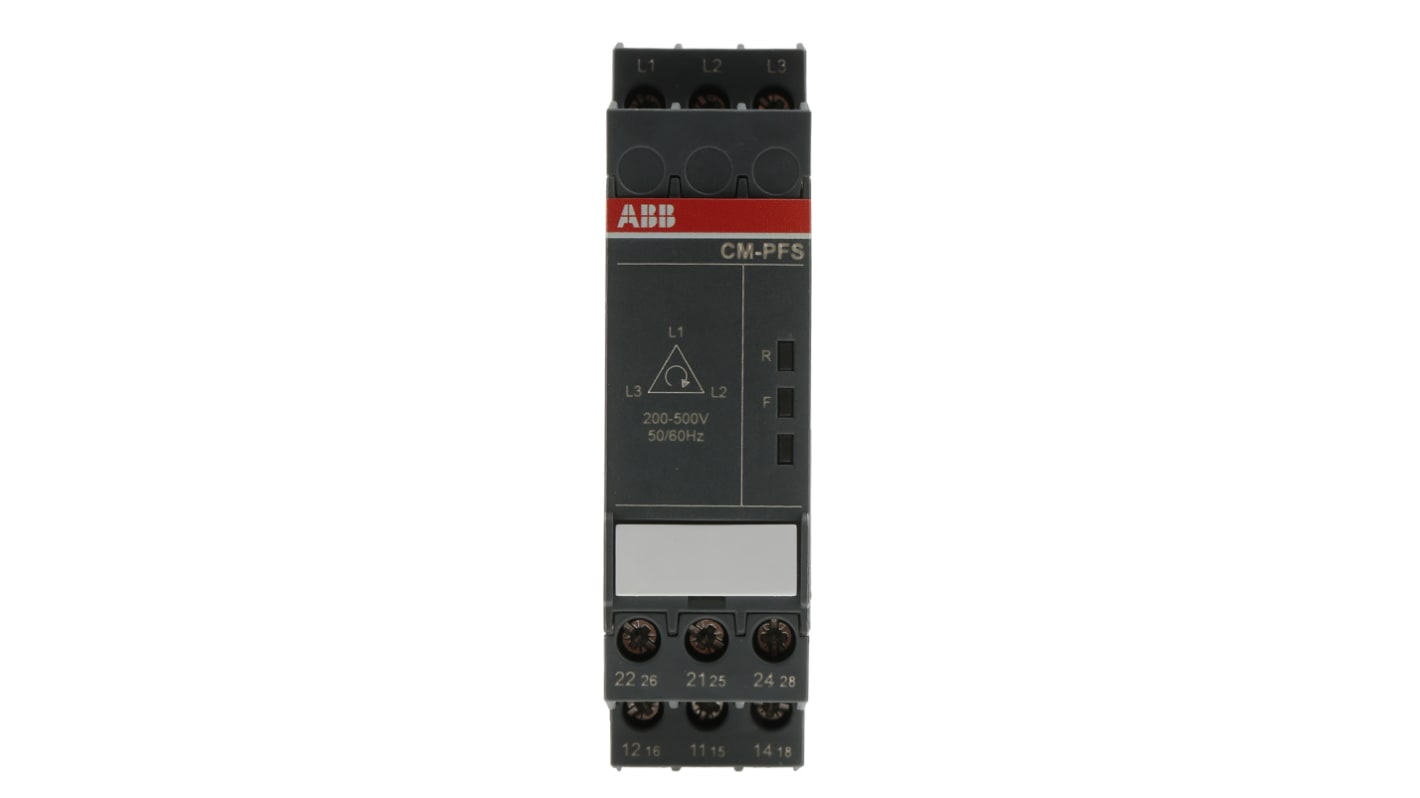

使用这款 ABB 监控继电器防止电路因相位故障而损坏。装置采用双刀双掷配置,可以控制两个或三个电路位置(接通-接通或接通-断开-接通)。银镍触点导电且具有低电阻,能够提供可靠的连接。由于继电器对相位和电压故障敏感且具有 500 ms 的快速响应时间,因此可在电路损坏之前触发响应。
紧凑型尺寸 85.6(高)x 22.5(宽)x 103.7 mm(长),安装时节省空间
机械工作寿命超过 30,000,000 次循环
螺钉连接,带双室笼式接线端子,使用单个螺钉打开和关闭两个笼
用于无工具 DIN 导轨安装
过程和包装设施
采暖和空调系统
压缩机
此监控继电器的状态通过装置正面的两个 LED 指示。黄色 LED 表明输出继电器的状态,红色 LED 显示故障消息。
属性 | 数值 |
---|---|
监测应用 | 相位 |
电气相位 | 3 |
触点配置 | 双刀双掷 |
安装类型 | DIN导轨 |
相位灵敏度 | 断相,相序 |
延时 | 500ms |
频率感应距离 | 45 → 65Hz |
系列 | CM-PFS |
