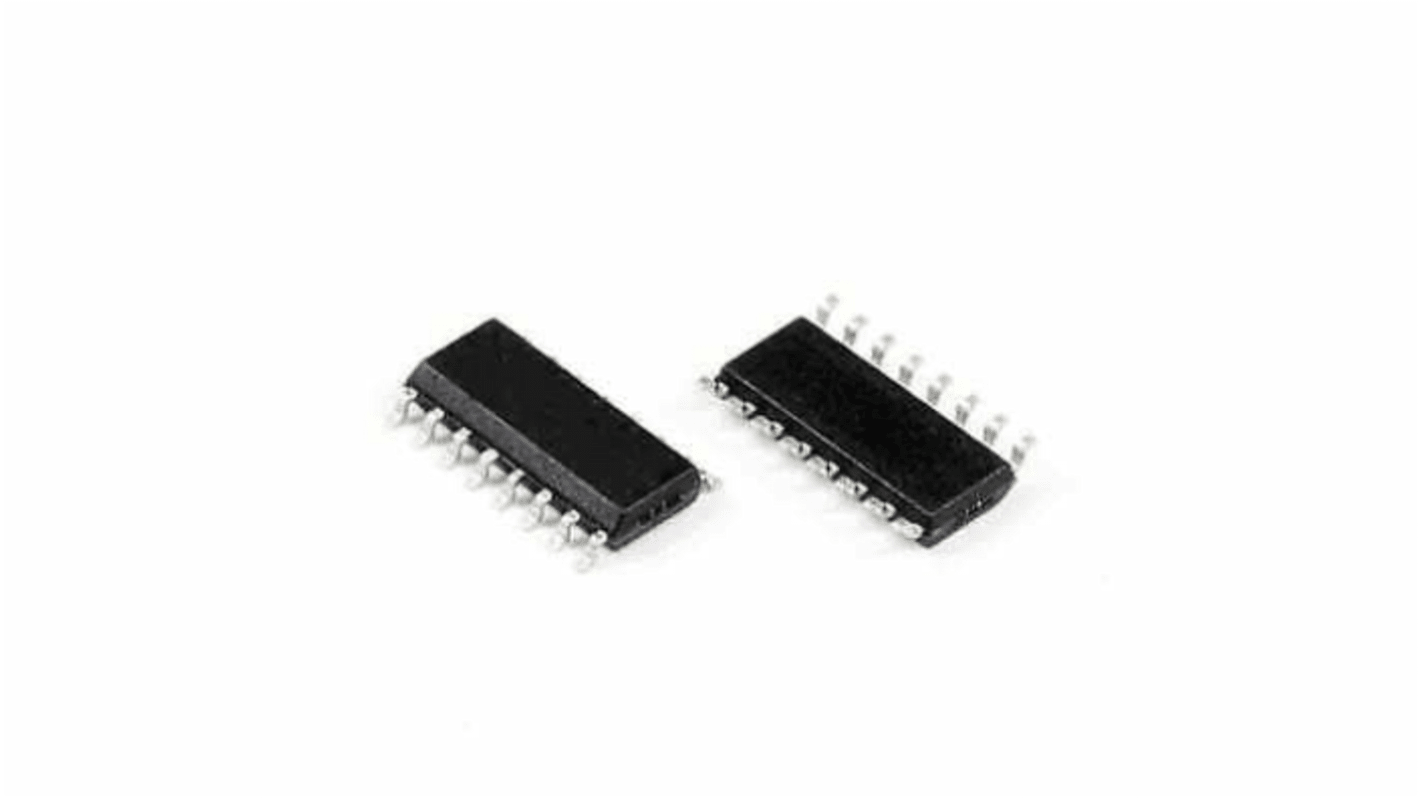

Broadcom 双通道贴片光耦, 16针, 光电晶体管输出, SO封装, ACPL-247-500E
- RS 库存编号 178-1571
- 制造商零件编号 ACPL-247-500E
- 制造商 Broadcom
产品技术参数资料
产品详细信息
光电耦合器，晶体管输出，Avago Technologies
直流输入单通道和多通道光敏晶体管光电耦合器适用于电源时序控制器和输入/输出接口应用。
Broadcom ACPL-247 是直流输入四通道半节距光电晶体管光耦合器，包含四个光耦合到四个独立光电晶体管的发光二极管。它采用 16 引脚 SO 封装。
电流传输率 (CTR ： 50% (最小值) @ IF = 5 mA ， VCE = 5V)
高输入 - 输出隔离电压 (Viso = 3750VRMS)
非 μs 响应时间 (tr ： 2 μ s (典型值) ， VCC = 10V ， IC = 2 100 ， RL=4 μ s)
SO 封装
CMR 10 kV/μs（典型值）
该产品为定制化产品，不可取消或退货，并遵循RS销售条款和条件。
光电耦合器，Avago Technologies
产品技术参数
| 属性 | 数值 |
|---|---|
| 安装类型 | 贴片 |
| 输出设备 | 光电晶体管 |
| 最大正向电压 | 1.4V |
| 通道数目 | 2 |
| 针数目 | 16 |
| 封装类型 | SO |
| 输入电流类型 | 直流 |
| 典型上升时间 | 2µs |
| 最大输入电流 | 5 mA |
| 隔离电压 | 3.75 kV |
| 最大电流传输比 | 600% |
| 最小电流传输率 | 100 % |
| 典型下降时间 | 3µs |
| 系列 | ACPL-247 |
40000 现货库存，可于5工作日发货。
单价（不含税） 个 (在毎卷：2000)
RMB
6.815
(不含税)
RMB
7.701
(含税)
单位
Per unit
Per Reel*
2000 - 8000
RMB6.815
RMB13,630.00
10000 +
RMB6.611
RMB13,222.00
* 参考价格
