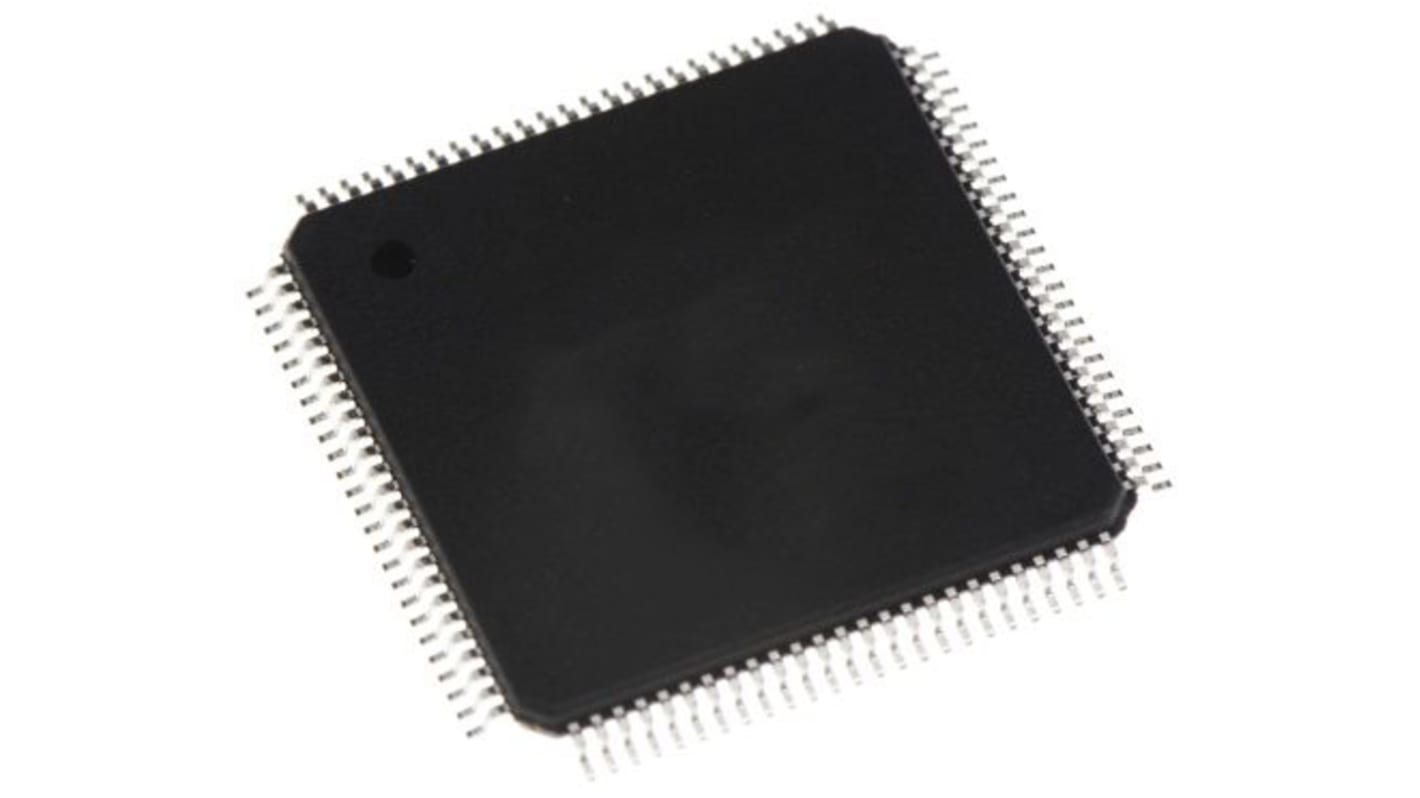

这款 Renesas Electronics 收发器是一款功能全面的单器件解决方案,用于 T1/E1/J1 线槽。IDT82P2282 的每个链路均可独立配置。通过 SPI 或并行微处理器接口执行配置。在接收路径中,线路侧的信号耦合到 RTIPn 和 RRINGn 引脚并通过阻抗端接器。在 T1/J1 模式下,可以超级帧 (SF)、扩展超级帧 (ESF)、T1 数字多路复用器 (DM) 或开关线路载体 - 96 (SLC-96) 格式配置每个链路的恢复数据和时钟。在系统侧,如果设备处于 T1/J1 模式,则可通过软件配置将 1.544 Mbit/s 的数据流转换为 2.048 Mbit/s 的数据流,或从该数据流进行转换。在传输路径中,传输系统接口采用各种工作模式输入信号。
对于线路接口,每个链路可配置为 T1、E1 或 J1
线路接口 - 支持 T1/E1/J1 长距离/短距离线路接口
HPS 用于 1+1 保护,无需外部继电器
可以选择内部线路端接阻抗
对于 T1/J1 线路编码/解码,它支持 AMI/B8ZS;对于 E1 线路编码/解码,它支持 AMI/HDB3
提供 T1/E1/J1 短距离脉冲模板
支持 G.772 非侵入性监控
支持 T1.102 线路监控
发送线路具有短路检测和保护功能
每个链路提供 2 个单独的收发抖动衰减器
每个接收器和发射器可单独关闭电源
属性 | 数值 |
---|---|
标准支持 | IEEE 1149.1 |
每片芯片通道数目 | 2 |
典型数据速率 | 2.048Mbit/s |
整体式CDR | 是 |
电源类型 | 模拟,数字 |
