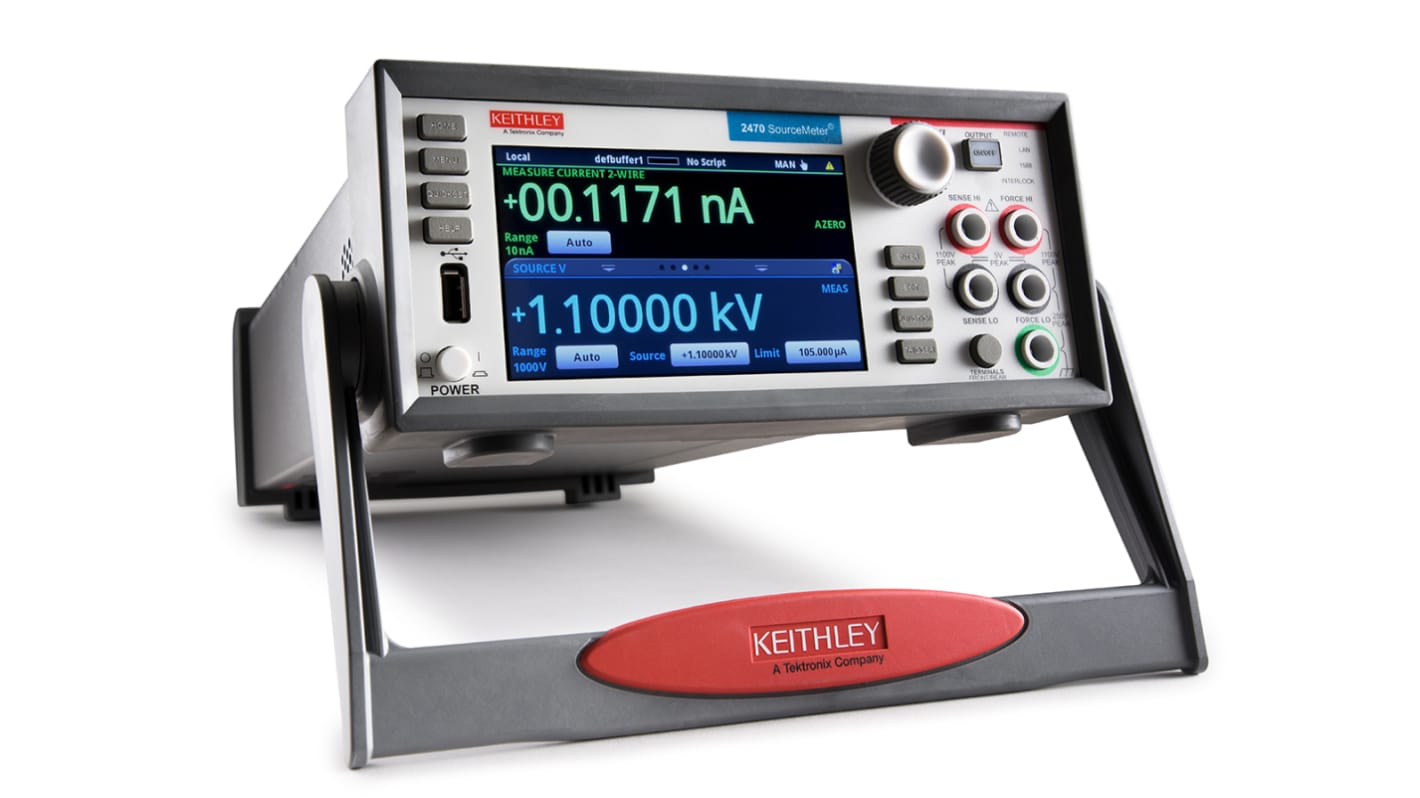

Keithley 的下一代 SourceMeter® 源测量装置 (SMU) 2470 是一款 1000V、1A、20W 仪器,真正将欧姆定律(电流、电压和电阻)测试带到您手指尖端。其创新的图形用户界面 (GUI) 和先进的电容式触摸屏技术允许直观使用并最大程度地减少学习曲线,使工程师和科学家能够更快地学习、更智能地工作和更轻松地发明。2470 具有 1100 V 和 10 fA 功率,经优化用于特性化和测试高电压、低泄漏设备、材料和模块,如碳化硅 (SiC)、氮化钼 (GaN)、功率 MOSFET、瞬态抑制设备、电路保护设备、电源模块、电池等。这些新功能与 Keithley 在开发高精度、高精度 SMU 仪器方面的数十年经验相结合,使 2470 成为实验室和测试机架中的高电压源和低电流测量应用的通用仪器。
• 宽覆盖范围高达 1100 V / 1 A 直流,最大 20 W。
• 10 fA 测量分辨率
• 0.012% 基本测量精确度,具有 61⁄2 位分辨率
• 五英寸高分辨率电容式触摸屏 GUI
• 源和熔丝(4 象限)操作
• SCPI 和 TSP® 脚本编程模式
• TSP-Link,用于多通道 I-V 测试
• 前面板输入香蕉插孔
后面板高电压输入三轴连接
• 内置对上下文敏感的帮助
• 前面板 USB 2.0 存储器输入/输出端口,用于传输数据、测试脚本和测试配置
SMU 附件
软件选项
Kickstart www.tek.com/en/products/keithley/keithley-control-software-bench-instruments/kickstart
电缆和接口附件
RS Stock No.7600341KPCI-488LPA(Low Profile IEEE-488 Interface Board)
RS Stock No.7600345KUSB-488B(IEEE-488.2 USB-TO-GPIB 接口适配器)
KickStart www.tek.com/en/products/keithley/keithley-control-software-bench-instruments/kickstart
有关附件、应用程序和软件选项的完整列表,请参见数据表
保持仪器的最新状态,并增强功能,请访问 Tektronix 网站,了解最新软件更新,请访问 https://www.tek.com/en/products/software
汽车
电池测试
嵌入式设计
功率测量和分析
教育
制造测试/故障诊断
属性 | 数值 |
---|---|
系列 | 2400 |
数字源表功能 | Current, Resistance, Voltage |
通道数目 | 1 |
源电压范围 | 200 mV→ 1000 V |
源电流范围 | 10 纳→ 1 安 |
输出功率 | 20 W |
电阻测量范围 | 2200 Ω→ 万Ω |
