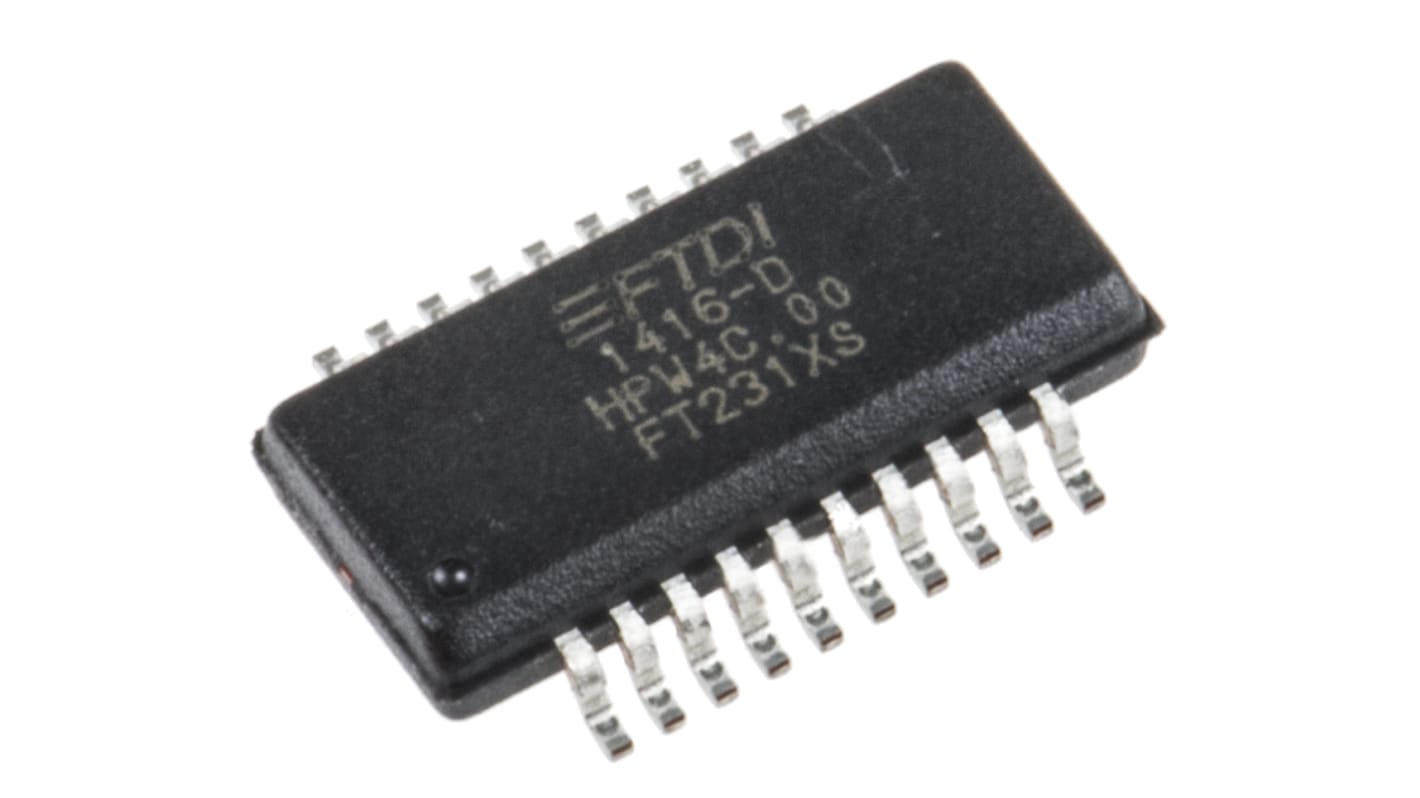

FTDI芯片FT230X和FT234XD是全速USB到基本串行UART的接口设备。FT231X是全速USB到全握手UART接口。
它们具有完全集成的MTP存储器和集成时钟电路,无需外部晶体,有助于减少外部元件数量。
所有USB至UART设备均可在高达3M波特的功率下工作,具有低功耗(8mA),可通过USB主机控制器高效工作。它们占用的带宽非常少。
FT230X包括完整的FT-X系列功能集,能够将USB通过UART接口快速轻松地添加到系统设计中。
- 完全集成的MTP存储器,时钟生成,AVCC滤波,通电重置(POR)和LDO稳压器。
- 可配置的CBUS输入/输出引脚选项。
- 异步和同步位方形模式。
- 在+3.3V和+5.25V之间工作。标称工作模式电流为8mA,标称USB挂起模式电流为125μA。
属性 | 数值 |
---|---|
每片芯片通道数目 | 1 |
标准支持 | RS232,RS422,RS485,SIE,UART |
发送FIFO | 512B |
接收FIFO | 512B |
最高数据速率 | 3MBd |
发射器和接收FIFO计数器 | 是 |
安装类型 | 贴片 |
封装类型 | SSOP |
引脚数目 | 20 |
典型工作电源电压 | 5 V |
尺寸 | 0.344 x 0.157 x 0.059in |
